Tren Groc à VVb - Page 26 Empty Re: Tren Groc à VVb

Message  TOSQUE Jean-Louis 2023-05-06, 19:14

Bon comme d'habitude, bluffant.
Je ne doute pas qu'avec ton nouveau matériel, tu nous étonneras encore.
 Tren Groc à VVb - Page 26 1f60d

TOSQUE Jean-Louis
Record 150
Record 150

Nombre de messages : 8761
Date d'inscription : 12/04/2011

Revenir en haut Aller en bas

Tren Groc à VVb - Page 26 Empty Re: Tren Groc à VVb

Message  déjipé 2023-06-02, 17:48

Bonjour à tous,
Le dire, c'est bien, le faire, c'est mieux !
Je me suis donc lancé dans l'impression 3D en résine; après quelques réglages dans le logiciel de découpe (celui qui permet de préparer l'impression), j'ai réalisé mes premières: Tren Groc à VVb - Page 26 Impres10
En détail :

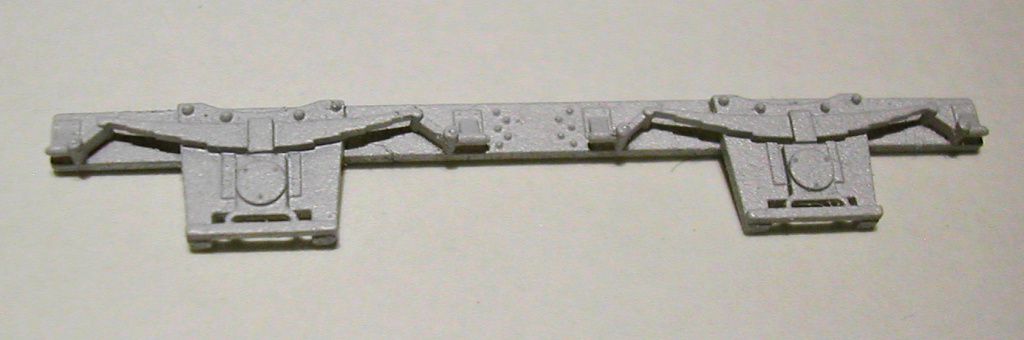

Tren Groc à VVb - Page 26 Bloc_r11
Tren Groc à VVb - Page 26 Flanc_11
Ca n'est pas complètement raté, c'est déjà ca !
J'ai refait le dessin des trémies, le modèle obtenu est beaucoup plus fin qu'avec le filament. Sans couche d'apprêt, on ne distingue pas beaucoup les détails, la résine étant assez claire et un peu brillante, le mieux, au lieu d'utiliser une bombe, serait l'aérographe, pour ne pas empâter .
la qualité de l'impression tient à plusieurs facteurs : la précision du dessin, une bonne préparation (le bon placement des supports que l'on peut apercevoir est primordial), la machine elle-même, et la résine employée. Je ne me suis pas cantonné au bas de gamme, sans chercher non plus le matos pro.
à titre indicatif, l'impression des 10 blocs de résistances revient à 39 centimes de résine, c'est une misère ! mais si, en plus du coût de la machine (très raisonnable, celui d'une loco analogique), on pouvait quantifier les heures de dessin, ca serait bien plus. mais cela reste un plaisir d'assouvir sa curiosité et une satisfaction d'avoir réussi à faire quelque chose, sans trop de prise de tête.
Je continuerai donc, sans aller jusqu'à réaliser des modèles entiers, à créer de petites pièces spécifiques et introuvables sur le marché. (surtout quand on fait du midi !)
à+
Amicalement,
Jean-Pierre

déjipé
Posteur Mordu
Posteur Mordu

Nombre de messages : 1229
Date d'inscription : 26/11/2012

fubang et TOSQUE Jean-Louis aiment ce message

Revenir en haut Aller en bas

Tren Groc à VVb - Page 26 Empty Re: Tren Groc à VVb

Message  TOSQUE Jean-Louis 2023-06-02, 18:05

Comme d'habitude, c'est époustouflant. Tren Groc à VVb - Page 26 1f44c  Tren Groc à VVb - Page 26 1f44c  Tren Groc à VVb - Page 26 1f44c

TOSQUE Jean-Louis
Record 150
Record 150

Nombre de messages : 8761
Date d'inscription : 12/04/2011

lapurtarrak aime ce message

Revenir en haut Aller en bas

Tren Groc à VVb - Page 26 Empty Re: Tren Groc à VVb

Message  CANIDOU 2023-06-04, 11:55

TOSQUE Jean-Louis a écrit:Comme d'habitude, c'est époustouflant. Tren Groc à VVb - Page 26 1f44c  Tren Groc à VVb - Page 26 1f44c  Tren Groc à VVb - Page 26 1f44c
Du même avis !  cheers Tren Groc à VVb - Page 26 1f64f
CANIDOU
CANIDOU
Record Orange
Record Orange

Masculin
Nombre de messages : 4206
Age : 67
Localisation : Tarascon-sur-Ariege 09
Date d'inscription : 04/03/2014

claude1 aime ce message

Revenir en haut Aller en bas

Tren Groc à VVb - Page 26 Empty Re: Tren Groc à VVb

Message  claude1 2023-06-04, 12:04

Joli! Comme d'habitude!
Quel est le modéle d'imprimante utilisée et le type de résine employée?
Claude
avatar
claude1
Posteur Mentor
Posteur Mentor

Masculin
Nombre de messages : 1854
Age : 73
Localisation : region parisienne et Arreau
Date d'inscription : 12/08/2011

Revenir en haut Aller en bas

Tren Groc à VVb - Page 26 Empty Re: Tren Groc à VVb

Message  déjipé 2023-06-04, 12:10

Bonjour à tous,
Merci !
L'imprimante est une Elegoo mars 3 pro, la résine est de la siraya tech fast.
Aucun souci avec si les dessins sont bien préparés pour l'impression.
déjipé
déjipé
Posteur Mordu
Posteur Mordu

Masculin
Nombre de messages : 1229
Age : 76
Localisation : Pays de Retz
Date d'inscription : 26/11/2012

Revenir en haut Aller en bas

Tren Groc à VVb - Page 26 Empty Re: Tren Groc à VVb

Message  déjipé 2023-06-27, 18:32

Bonjour à tous,
Suite des aventures en 3D: le dessin des caisses de Z 200, le chasse neige à base de deux fourgons couplés:
Tren Groc à VVb - Page 26 2_chas10
le dessin d'un des côtés :
Tren Groc à VVb - Page 26 Cotzo_10
Le dessin d'une face:
Tren Groc à VVb - Page 26 Face_c10
Si je ne foire pas l'impression, il y aura de quoi faire les deux caisses, pour la toiture, j'utiliserai la méthode traditionnelle: plasticarte ou carton courbé. Il restera à faire le dessin des châssis, et surtout des socs, pas évident à base de simples photos, j'espère pouvoir au moins reproduire l'allure générale.
à + pour la suite,
Amicalement,
Jean-Pierre
déjipé
déjipé
Posteur Mordu
Posteur Mordu

Masculin
Nombre de messages : 1229
Age : 76
Localisation : Pays de Retz
Date d'inscription : 26/11/2012

fubang, CC 65012 et claude1 aiment ce message

Revenir en haut Aller en bas

Tren Groc à VVb - Page 26 Empty Re: Tren Groc à VVb

Message  Vinces2 2023-06-27, 21:06

J'attends le résultat avec une certaine impatience...
Vinces2
Vinces2
Posteur Méritant
Posteur Méritant

Nombre de messages : 657
Age : 64
Localisation : Vallée de l'Eure
Date d'inscription : 02/01/2015

Revenir en haut Aller en bas

Tren Groc à VVb - Page 26 Empty Re: Tren Groc à VVb

Message  claude1 2023-07-18, 16:55

Bonjour,
Dassault System propose une version "Maker" de Solidwork à 99€ annuel.
Vu la puissance de ce logiciel le prix est devenu abordable, contrairement à avant.

Dassault System est aussi l'éditeur de Catia et de plein de produits industriels utilisés partout dans le monde.

Claude


Dernière édition par claude1 le 2023-07-19, 11:10, édité 1 fois
avatar
claude1
Posteur Mentor
Posteur Mentor

Masculin
Nombre de messages : 1854
Age : 73
Localisation : region parisienne et Arreau
Date d'inscription : 12/08/2011

Revenir en haut Aller en bas

Tren Groc à VVb - Page 26 Empty Re: Tren Groc à VVb

Message  Vinces2 2023-07-19, 11:09

120€ / an il faut vraiment en avoir l'utilisation. En général je refuse tout ce qui est logiciel par abonnement en dehors de l'anti virus.
Vinces2
Vinces2
Posteur Méritant
Posteur Méritant

Nombre de messages : 657
Age : 64
Localisation : Vallée de l'Eure
Date d'inscription : 02/01/2015

Revenir en haut Aller en bas

Tren Groc à VVb - Page 26 Empty Re: Tren Groc à VVb

Message  claude1 2023-07-19, 11:15

Vinces2 a écrit:120€ / an il faut vraiment en avoir l'utilisation. En général je refuse tout ce qui est logiciel par abonnement en dehors de l'anti virus.
En fait c'est 99€.
Pour avoir utilisé ce logiciel avant la retraite je trouve qu'il n'y a pas photo avec bien d'autres.
Pour l'antivirus celui contenu dans Windows 10 me donne entiérement satisfaction et pas besoin de payer en plus.
Claude
avatar
claude1
Posteur Mentor
Posteur Mentor

Masculin
Nombre de messages : 1854
Age : 73
Localisation : region parisienne et Arreau
Date d'inscription : 12/08/2011

Revenir en haut Aller en bas

Tren Groc à VVb - Page 26 Empty Re: Tren Groc à VVb

Message  déjipé 2023-07-19, 19:57

Bonjour à tous,
Vous allez être déçus, mais j'utilise principalement Tinkercad, accessoirement Fusion 360 pour les fonctions d'extrusion ou de révolution (on fait la révolution qu'on peut ! rigol)
Pour fusion 360, il s'agit de la version gratuite, peut-être limitée en fonctions, mais celles disponibles me suffisent amplement. Au fur et à mesure, j'explore le logiciel, et peut-être un jour l'utiliserai je pour la totalité de mes dessins.
En attendant, j'ai bien approfondi Tinkercad, d'une approche totalement différente, mais pour le moment c'est comme cela que je réalise mes dessins.
Voilà une partie de ce qui en résulte:Tren Groc à VVb - Page 26 20230710
Quelques éléments des Z 200 Chasse neige; pendant que j'y étais, j'ai imprimé mes propres roues à rayons pour d'autres matériels en voie normale, j'ai de quoi équiper un certain nombre de wagons anciens.
Par contre, je me casse les dents sur le dessin des socs, dont je n'ai pas les cotes, la restitution des volumes est impossible d'après photos, je crois que je vais laisser tomber l'impression 3D pour eux, et les réaliser tout bonnement en carton facile à former (et si c'est raté, ca ne sera pas une grosse perte)
Finalement, après divers essais, le dessin et l'impression de petites pièces est un vrai plaisir, pour les plus importantes, comme les faces et côtés des Z 200, on atteint les limites de l'imprimante en matière de taille, il faut ruser pour la positionnement des pièces :
Tren Groc à VVb - Page 26 Exempl10
Certains diront que ce n'est plus du modélisme, pour moi, ce sont les techniques qui évoluent, avec des possibilités qu'on aurait pas soupçonnées il y a 10 ans !
à+
Amicalement,
Jean-Pierre
déjipé
déjipé
Posteur Mordu
Posteur Mordu

Masculin
Nombre de messages : 1229
Age : 76
Localisation : Pays de Retz
Date d'inscription : 26/11/2012

Fabrice aime ce message

Revenir en haut Aller en bas

Tren Groc à VVb - Page 26 Empty Re: Tren Groc à VVb

Message  Vinces2 2023-07-19, 23:03

Saurais-tu nous dire pourquoi les parois sont imprimés de façon oblique ?

Personnellement je trouve que c'est une autre façon de faire du modélisme et que ça permet d'etre fidèle a ce que tu veux faire, donc pour moi c'est tout bon
Vinces2
Vinces2
Posteur Méritant
Posteur Méritant

Nombre de messages : 657
Age : 64
Localisation : Vallée de l'Eure
Date d'inscription : 02/01/2015

Revenir en haut Aller en bas

Tren Groc à VVb - Page 26 Empty Re: Tren Groc à VVb

Message  déjipé 2023-07-20, 10:51

Bonjour,
Dans ce cas là, la première est que leur dimension oblige à les positionner en biais pour tenir sur la surface d'impression. la deuxième est qu'en règle générale, il vaut mieux incliner de telles pièces pour faciliter l'écoulement de la résine non polymérisée.
Pour les petites pièces, j'imprime à plat (mais toujours avec des supports), le résultat est bon :Tren Groc à VVb - Page 26 20230711
Tren Groc à VVb - Page 26 Exempl11
Mais je n'en suis qu'au début de l'impression 3D, il y a sûrement d'autres choses à connaître en matière de préparation. Je découvre un peu à la fois ce qu'il faut -ou ne faut pas- faire.
En tous cas, en ce qui concerne le prix de revient (hors machine et temps passé au dessin), c'est ridicule, une imprimante résine consomme peu de courant ( qui plus est produit "maison"):

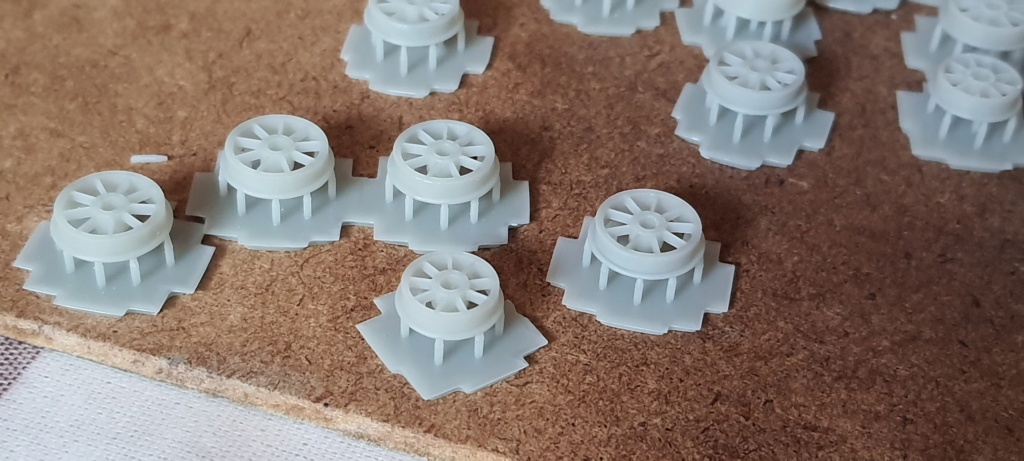

Tren Groc à VVb - Page 26 20230611

 et un litre de résine permet déjà de faire pas mal de choses (mais il y a de la perte avec les supports bons pour la déchetterie)
Pour imprimer, il vaut mieux attendre d'avoir quoi remplir le plateau, le temps d'impression est le même quel que soit le nombre de pièces.
Revers de la médaille, par rapport à l'impression en fil, séance de nettoyage des pièces avec de l'alcool isopropylique, durcissement des pièces aux UV, vidage du bac de résine et nettoyage de la machine si pas d'autre impression prévue dans les 48 H.
Finalement, je ne regrette pas le temps passé, qui permet de rester "dans le coup" malgré l'âge !
déjipé
déjipé
Posteur Mordu
Posteur Mordu

Masculin
Nombre de messages : 1229
Age : 76
Localisation : Pays de Retz
Date d'inscription : 26/11/2012

Revenir en haut Aller en bas

Tren Groc à VVb - Page 26 Empty Re: Tren Groc à VVb

Message  Vinces2 2023-07-20, 11:31

Je pense que le plus long dans l'impression 3D c'est le travail sur logiciel, ensuite si la machine tourne 8 ou 10h tu n'est pas obligé de rester devant.
Vinces2
Vinces2
Posteur Méritant
Posteur Méritant

Nombre de messages : 657
Age : 64
Localisation : Vallée de l'Eure
Date d'inscription : 02/01/2015

Revenir en haut Aller en bas

Tren Groc à VVb - Page 26 Empty Re: Tren Groc à VVb

Message  claude1 2023-07-20, 11:45

Bonjour,
Une autre façon de faire du modélisme le dessin 3D et l'impression 3D.
Aussi de réaliser de vieux rêves: réaliser du matériel roulant.

Un début de réalisation d'une BB 4200/4700 en zéro:

Tren Groc à VVb - Page 26 Wp_20249

Début de la réalisation avec les supports moteurs; le chassis des bogies et les boites à essieux.
Les boites à essieux coulissent dans leurs glissiéres.
Les moteurs sont des chinois pas chers, seules les roues à rayons viennent de Kit Zéro.

L'impression est faite avec une résine lavable à l'eau sur une Elego saturne.
Des usinages simples type perçages ou taraudages se font aussi trés bien.
Et cela marche trés bien avec une commande par un décodeur DCC.

Il reste encore du boulot, le plus dur sera les pantos!

Autre possibilités: réaliser des outillages pour fabriquer des supports caténaires en laiton aussi bien en HO ou en 0.

C'est super l'évolution de la technique!!!

Claude
avatar
claude1
Posteur Mentor
Posteur Mentor

Masculin
Nombre de messages : 1854
Age : 73
Localisation : region parisienne et Arreau
Date d'inscription : 12/08/2011

Revenir en haut Aller en bas

Tren Groc à VVb - Page 26 Empty Re: Tren Groc à VVb

Message  déjipé 2023-07-20, 11:51

C'est bien ca !
Encore que certaines impressions ne demandent pas beaucoup de temps; pour les roues par exemple : 24 mn, c'est proportionnel à la hauteur des objets à imprimer.
Jusqu'ici, la plus longue a duré 4 h 30 environ.
Je prend une précaution pour éviter toute interruption: la machine est branchée sur la batterie reliée aux panneaux photovoltaïques, pas de risque de devoir reprendre le travail en cas de coupure de courant.
déjipé
déjipé
Posteur Mordu
Posteur Mordu

Masculin
Nombre de messages : 1229
Age : 76
Localisation : Pays de Retz
Date d'inscription : 26/11/2012

Revenir en haut Aller en bas

Tren Groc à VVb - Page 26 Empty Re: Tren Groc à VVb

Message  déjipé 2023-07-20, 11:54

claude1 a écrit:Bonjour,
Une autre façon de faire du modélisme le dessin 3D et l'impression 3D.
Aussi de réaliser de vieux rêves: réaliser du matériel roulant.

Un début de réalisation d'une BB 4200/4700 en zéro:

Tren Groc à VVb - Page 26 Wp_20249

Début de la réalisation avec les supports moteurs; le chassis des bogies et les boites à essieux.
Les boites à essieux coulissent dans leurs glissiéres.
Les moteurs sont des chinois pas chers, seules les roues à rayons viennent de Kit Zéro.

L'impression est faite avec une résine lavable à l'eau sur une Elego saturne.
Des usinages simples type perçages ou taraudages se font aussi trés bien.
Et cela marche trés bien avec une commande par un décodeur DCC.

Il reste encore du boulot, le plus dur sera les pantos!

Autre possibilités: réaliser des outillages pour fabriquer des supports caténaires en laiton aussi bien en HO ou en 0.

C'est super l'évolution de la technique!!!

Claude
Beau boulot !
Et un sacré projet, j'ai hâte de voir la suite, comment comptes tu réaliser la caisse, en éléments séparés ou en une seule pièce ?
déjipé
déjipé
Posteur Mordu
Posteur Mordu

Masculin
Nombre de messages : 1229
Age : 76
Localisation : Pays de Retz
Date d'inscription : 26/11/2012

Revenir en haut Aller en bas

Tren Groc à VVb - Page 26 Empty Re: Tren Groc à VVb

Message  claude1 2023-07-20, 13:14

La caisse sera faite en plusieurs parties, cela me semble plus facile et cela ne rentre pas en une seule piéce dans l'Elego saturne.
L'avantage c'est que le modéle échelle 1 est pas loin d'Arreau, il est exposé à la biscuiterie Védére à  Mongaillard.
Claude
avatar
claude1
Posteur Mentor
Posteur Mentor

Masculin
Nombre de messages : 1854
Age : 73
Localisation : region parisienne et Arreau
Date d'inscription : 12/08/2011

Revenir en haut Aller en bas

Tren Groc à VVb - Page 26 Empty Re: Tren Groc à VVb

Message  sebino81 2023-12-04, 08:50

déjipé a écrit:...
Par contre, je me casse les dents sur le dessin des socs, dont je n'ai pas les cotes, la restitution des volumes est impossible d'après photos, je crois que je vais laisser tomber l'impression 3D pour eux, et les réaliser tout bonnement en carton facile à former (et si c'est raté, ca ne sera pas une grosse perte)...
Jean-Pierre
Evidemment. Si tu t'es attaqué à la "figure de proue" du soc coté Cerdagne... clin d'oeilTren Groc à VVb - Page 26 20231110
Tren Groc à VVb - Page 26 20231111
avatar
sebino81

Nombre de messages : 3
Age : 72
Localisation : Canet en Roussillon
Date d'inscription : 01/01/2014

fubang, TOSQUE Jean-Louis, Vapeur65 et Troy 46 aiment ce message

Revenir en haut Aller en bas

Tren Groc à VVb - Page 26 Empty Re: Tren Groc à VVb

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 26 sur 26 Précédent  1 ... 14 ... 24, 25, 26

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
