default Re: Entre Béziers et Neussargues

Message  BAGGINI Laurent le Dim 13 Jan 2013 - 19:35

Bonsoir Jean Pierre,

MERCI!
S'il te plait! Pourrais tu nous mettre une petite photo rapprochée de tes traverses de la voie SMP. Merci!
Pour le rendu, avec une bonne mise en peinture et patine, on peut faire de très belles choses avec le plastique également. Par contre bon courage pour la mise en place des frettes yé , en fin d'après midi je me suis tapé quelques dizaines de tirefonds et.... yé Pareil que pour les frettes! content
Merci encore et bonne continuation! Vivement la suite!
Amicalement.
Laurent... Qui est toujours aussi fan de tes travaux!

BAGGINI Laurent
Expéditor Elite
Expéditor Elite

Nombre de messages : 2843
Date d'inscription : 26/03/2007

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  déjipé le Dim 13 Jan 2013 - 20:57

Bonsoir à tous, Bonsoir Laurent,

Voila trois vues de la voie SMP retravaillée:

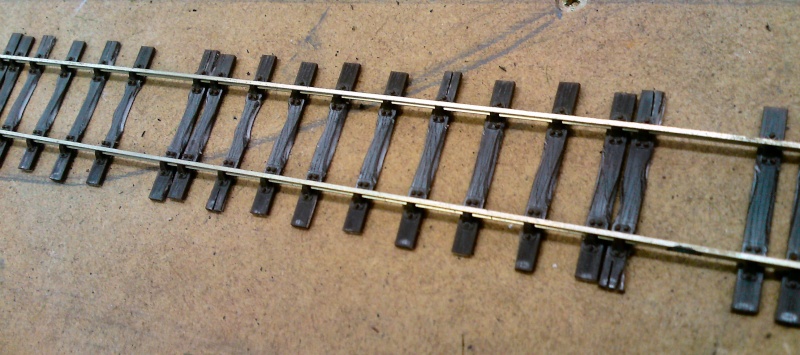

La voie grossièrement tailladée au cutter
[img]Entre Béziers et Neussargues - Page 6 Smp10[/img]
je dois encore accentuer les veines du bois sur cette portion là

la voie posée en gare :
[img]Entre Béziers et Neussargues - Page 6 P13-0111[/img]

j'aurais pu intervenir plus lourdement sur les voies en gare, comme j'ai fait sur cette portion :

[img]Entre Béziers et Neussargues - Page 6 Smp210[/img]

Pour la deuxième gare, (dotée d'une voie plus ancienne )j'accentue un peu plus le vieillissement, mais impossible avec du plastique d'avoir le rendu du bois.
Si je n'avais pas eu depuis des années mon stock de SMP, j'aurais peut-être travaillé avec des coussinets c&l et des traverses en bois ....
Bonne soirée.
Amicalement,

Jean-pierre

déjipé
Top Posteur
Top Posteur

Nombre de messages : 1101
Date d'inscription : 26/11/2012

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  déjipé le Sam 19 Jan 2013 - 21:09

Bonsoir à tous,

Je me suis mis en tête (peut-être à tort) de réaliser une plaque tournante sur un embranchement particulier, qui pourra servir au retournement des petites locos.
J'ai agi en miséramodéliste, à partir d'un dvd hors d'usage : la partie technique ne pose pas de problème, la plaque sera fonctionnelle, le pivotement est très précis et très doux avec un peu de silicone sur le pivot, et l'alimentation électrique des rails sera assurée lors du demi-tour par mon module de boucle de retournement .

[img]Entre Béziers et Neussargues - Page 6 P19-0110[/img]
Le problème c'est que j'hésite à la laisser comme telle en tant que plaque tournante: elle me semble un peu grande pour une plasue tournante.
l'autre option, c'est d'en faire un mini pont tournant sans fosse, en supprimant deux demi-ronds de chaque côté des rails, mais alors cela sera peut-être un peu petit comme pont tournant.

Mais je n'arrive pas à déterminer si l'une ou l'autre option est plausible sur un réseau midi.

Bon week-end (glacial !)

Jean-Pierre

déjipé
Top Posteur
Top Posteur

Nombre de messages : 1101
Date d'inscription : 26/11/2012

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  BB4100 le Sam 19 Jan 2013 - 23:48

Bonsoir,
c'est effectivement grand pour une plaque et je ne cois pas qu'il ait existé des ponts sans fosse au Midi... Mais le principe est intéressant! sourire
Est que tu pourrais décrire le pivot plus en détail?
BB4100
BB4100
Expéditor
Expéditor

Masculin
Nombre de messages : 2060
Age : 35
Localisation : Toulouse / Saint Gaudens
Date d'inscription : 01/02/2007

http://bb4100-on-net.blogspot.com/

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  déjipé le Dim 20 Jan 2013 - 11:33

Bonjour, et bon Dimanche.
Merci du renseignement, je pense donc rester sur une plaque tournante.
Ne voulant pas me compliquer les choses, j'ai gardé la fixation du DVD sur sa boite comme pivot, en arasant ce qui dépassait le niveau du DVD :
[img]Entre Béziers et Neussargues - Page 6 P20-0110[/img]
Il n'y a aucun jeu, et la rotation n'engendre pas trop de frotttements, vu le faible poids du matériel à tourner.
Pour la manoeuvre de la plaque, un tube laissant passer les fils d'alimentation traverse le plan de roulement, et sera doté d'une liaison souple avec la partie motrice (genre cardan).
Le seul problème, c'est bien la dimension de la plaque : un cd de 8 cm correspondrait mieux à une plaque réelle :
[img]Entre Béziers et Neussargues - Page 6 P20-0111[/img]

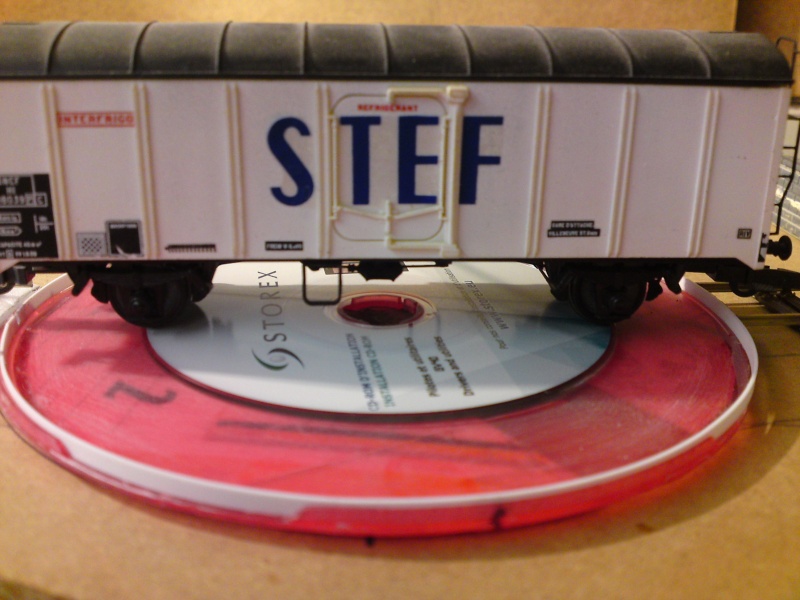

et permettrait de tourner les petites locos ou locotracteurs, mais ne permettrait pas de tourner un wagon frigorifique :
[img]Entre Béziers et Neussargues - Page 6 P20-0112[/img]
par contre, sur du 12 cm, ca passe à l'aise !
[img]Entre Béziers et Neussargues - Page 6 P20-0113[/img]
cruel dimemme; entre les deux y'a pas ! à moins d'arriver à couper proprement en rond le DVD de 12 cm à 10 CM ...
Maintenant, à la réflexion, je peux me limiter à la possibilité de tourner des locos, et laisser une seule voie en service à la sortie de la plaque , les autres étant inutilisées ...
Je vais faire un autre essai avec un CD de 8 cm (si j'en trouve un à récupérer )
déjipé
déjipé
Top Posteur
Top Posteur

Masculin
Nombre de messages : 1101
Age : 72
Localisation : Pays de Retz
Date d'inscription : 26/11/2012

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  BAGGINI Laurent le Dim 20 Jan 2013 - 12:47

Bonjour Jean Pierre,

désolé je tarde un peu à répondre mais je vois que tu en as profité pour mettre d'autres choses, je vais donc rattraper tout ça!
Concernant la voie... Je la trouve très belle et le résultat est superbe, je confirme bien que quelques frettes complèteront le tout à merveille!
Pour la plaque tournante, c'est une super idée! cheers Et même si ce n'est pas conforme à 100%, objectivement comme c'est pour un EP on peut très bien imaginer que l'usine a fait un bricolage adapté aux wagons que celle ci reçoit! Je trouve que par rapport aux wagons "STEF" et à la loco à vapeur la longueur est idéale... Après faut voir le résultat final avec l'habillage et la patine mais je ne doute pas que l'ensemble sera très beau et très original!
Alors moi je dis BRAVO! Et vivement la suite!
Perso je laisserai la plaque complète telle quelle!
Bon dimanche, amicalement.
Laurent.
avatar
BAGGINI Laurent
Expéditor Elite
Expéditor Elite

Masculin
Nombre de messages : 2843
Age : 45
Localisation : Carmaux - Tarn
Date d'inscription : 26/03/2007

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  déjipé le Dim 20 Jan 2013 - 13:32

Bonjour Laurent,

Merci ! Bon, je vais poursuivre avec mon DVD et ma plaque de 12 cm; j'en aurai presque terminé avec le charcutage des traverses et la pose de la voie, la pose des éclisses est aussi bien avancée, suivront le brunissage et la peinture des rails, la patine de la voie, etc ..
encore de quoi occuper mes après-midi !
Bonne fin de Week-end.
Amicalement,

Jean-Pierre
déjipé
déjipé
Top Posteur
Top Posteur

Masculin
Nombre de messages : 1101
Age : 72
Localisation : Pays de Retz
Date d'inscription : 26/11/2012

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  claude1 le Dim 20 Jan 2013 - 14:01

Bonjour,
Pour réaliser une plaque tournante de gare ou de sous station j'ai utilisé un logiciel de DAO qui génére des fichiers *.stl qui permettent une réalisation sur imprimante 3D.
Les images de la réalisation en HO.[img]
La partie tournante vue de dessous:
Entre Béziers et Neussargues - Page 6 2plm_d10[/img]
La partie tournante vue de dessus:
Entre Béziers et Neussargues - Page 6 2plm_d11
La partie fixe vue de dessus:
Entre Béziers et Neussargues - Page 6 2pltfi10

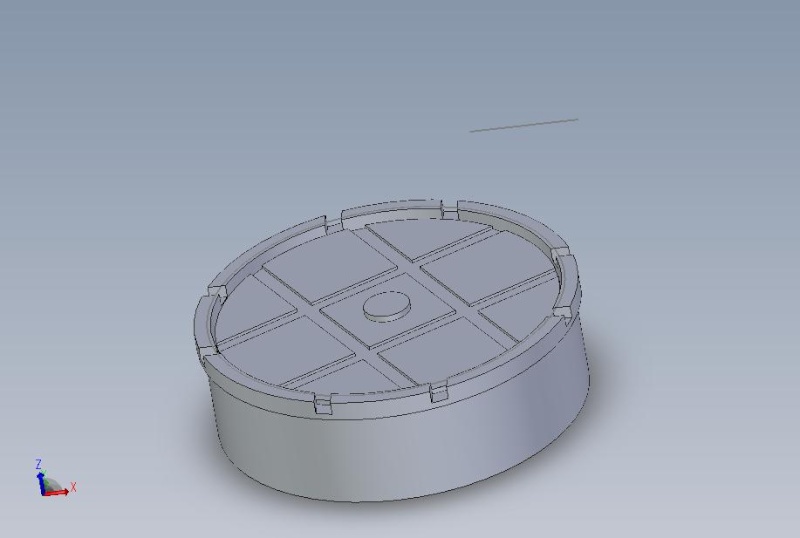

L'assemblage:
Entre Béziers et Neussargues - Page 6 Assemb10

Il faut poser les rails et décorer.
Je dois encore disposer des fichiers si cela interesse...

Claude
avatar
claude1
Posteur Mordu
Posteur Mordu

Masculin
Nombre de messages : 1373
Age : 70
Localisation : region parisienne et Arreau
Date d'inscription : 12/08/2011

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  déjipé le Dim 20 Jan 2013 - 15:13

Bonjour Claude,

là, c'est de la haute technologie ! à la pointe du progrès.

Comment as-tu fait pour l'impression; les imprimantes 3D sont encore hors de prix, mais j'ai comme le pressentiment que quand cela sera devenu abordable ...
(ou alors si je gagne au loto)
déjipé
déjipé
Top Posteur
Top Posteur

Masculin
Nombre de messages : 1101
Age : 72
Localisation : Pays de Retz
Date d'inscription : 26/11/2012

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  claude1 le Dim 20 Jan 2013 - 15:28

C'était avant la retraite! Cependant des entreprises proposent à partir des fichiers STL l'impression 3D, je ne connais pas le coût.
J'avais essayé avant la retraite une imprimante 3D faible coût en kit, mais le résultat était décevant.
Sur le dernier Loco-revue il y a un article sur la société Drim3Dqui propose des signaux obtenu par une technique de prototypage rapide.
Ce serait le rêve de posséder une bonne machine pour le modélisme mais comme tu dis il faut gagner au loto! Et en plus les produits sont asser chers.
Le lien vers cette société:

http://www.drim3d.com/epages/box8242.sf/fr_FR/?ObjectPath=/Shops/box8242/Categories

Claude
avatar
claude1
Posteur Mordu
Posteur Mordu

Masculin
Nombre de messages : 1373
Age : 70
Localisation : region parisienne et Arreau
Date d'inscription : 12/08/2011

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  déjipé le Dim 20 Jan 2013 - 17:23

Merci pour le lien; j'ai vu des choses intéressantes, par contre, je me pose une question au niveau de la solidité par exemple des rambardes de la potence ..
pour en revenir aux plaques tournantes, j'en ai une deuxième à faire, aussi pour une sous-station, mais elle sera purement décorative; pas de problème de rotation ni de solidité, un rond en carton, quelques morceaux de laiton et des profilés de rail feront l'affaire.
Merci encore pour ta proposition, je la garde sous le coude, sait-on jamais

Jean-Pierre
déjipé
déjipé
Top Posteur
Top Posteur

Masculin
Nombre de messages : 1101
Age : 72
Localisation : Pays de Retz
Date d'inscription : 26/11/2012

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  BAGGINI Laurent le Lun 21 Jan 2013 - 8:06

Bonjour à tous, bonjour Jean Pierre et Claude,

il est à noter sans vouloir faire de pub que Drim3D réalise des produits sur demande avec fourniture ou non de fichiers.
Bonne journée à tous, salutations amicales.
Laurent.
avatar
BAGGINI Laurent
Expéditor Elite
Expéditor Elite

Masculin
Nombre de messages : 2843
Age : 45
Localisation : Carmaux - Tarn
Date d'inscription : 26/03/2007

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  Olimac le Lun 21 Jan 2013 - 8:10

Drim 3D qui devrait rejoindre le forum en tant qu'artisan si tout va bien. Affaire à suivre.
Olimac
Olimac
Record bleu
Record bleu

Masculin
Nombre de messages : 5344
Localisation : dans le Sud Express 313
Date d'inscription : 15/11/2006

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  BAGGINI Laurent le Lun 21 Jan 2013 - 8:33

Salut Camilo,

tiens je pensais le leur demander... D'autres viendront peut être un peu plus tard aussi...
A+ amicalement.
Laurent.
avatar
BAGGINI Laurent
Expéditor Elite
Expéditor Elite

Masculin
Nombre de messages : 2843
Age : 45
Localisation : Carmaux - Tarn
Date d'inscription : 26/03/2007

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  Olimac le Lun 21 Jan 2013 - 8:34

N'hésite pas à la relancer malgré tout... ainsi que les autres clin d'oeil
Olimac
Olimac
Record bleu
Record bleu

Masculin
Nombre de messages : 5344
Localisation : dans le Sud Express 313
Date d'inscription : 15/11/2006

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  déjipé le Lun 21 Jan 2013 - 9:35

Bonjour à tous,

la finition de ma plaque tournante attendra, car ma fille ainée vient de nous fabriquer un bel objet en 3D.
Il fait 48 cm et pèse 3,5 Kg
C'est le futur propriétaire de mon réseau ...
Direction Aix en Provence !

Amicalement,

Jean-Pierre
déjipé
déjipé
Top Posteur
Top Posteur

Masculin
Nombre de messages : 1101
Age : 72
Localisation : Pays de Retz
Date d'inscription : 26/11/2012

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  Invité le Lun 21 Jan 2013 - 9:38

Félicitations beer
Anonymous
Invité
Invité


Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  Olimac le Lun 21 Jan 2013 - 9:46

Profite d'Aix, vois si tu ne peux pas monter un chemin de fer crémaillère sur Sainte Victoire ! clin d'oeil

À bientôt !
Olimac
Olimac
Record bleu
Record bleu

Masculin
Nombre de messages : 5344
Localisation : dans le Sud Express 313
Date d'inscription : 15/11/2006

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  Invité le Lun 21 Jan 2013 - 9:48

48cm? Le couffin ne tiendra pas sur la plaque tournante ... il faudra le bercer autrement :-)
bravo, bonnne route et profite bien
Anonymous
Invité
Invité


Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  déjipé le Lun 21 Jan 2013 - 9:58

merci à tous,
je vais lui faire écouter des sons ferroviaires, pour déclencher une addiction au train !

déjipé
déjipé
Top Posteur
Top Posteur

Masculin
Nombre de messages : 1101
Age : 72
Localisation : Pays de Retz
Date d'inscription : 26/11/2012

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  déjipé le Lun 21 Jan 2013 - 14:35

Bon, le voyage est reporté à plus tard, quand le père, le mère et l'enfant auront récupéré ...
Et quand cela roulera mieux.

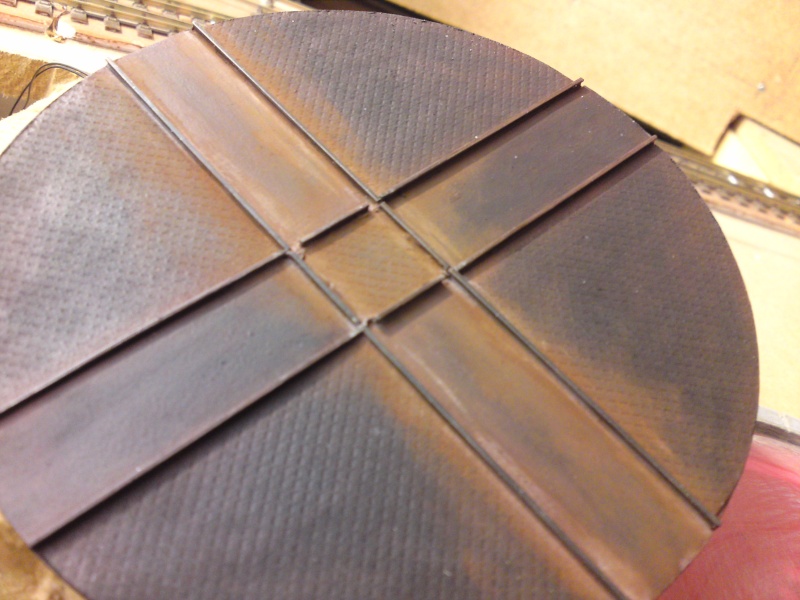

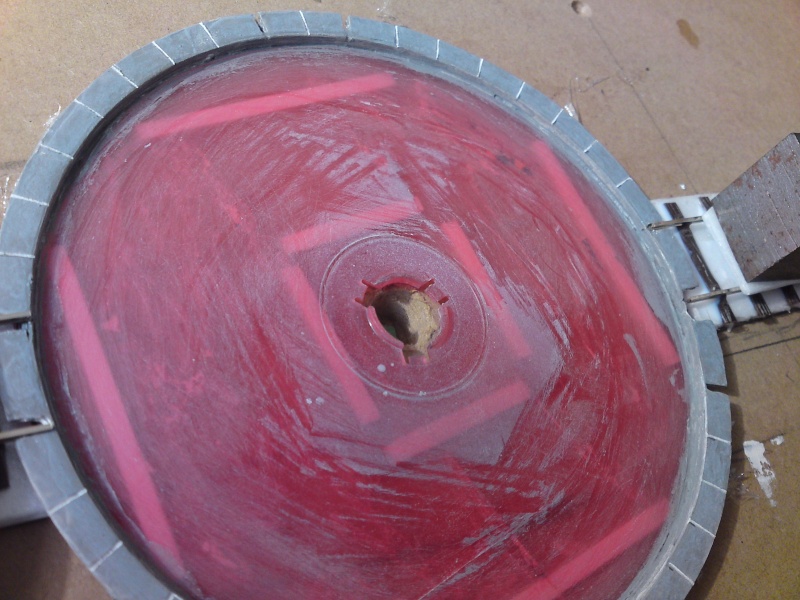

J'en ai profité pour terminer ma plaque tournante :
[img]Entre Béziers et Neussargues - Page 6 P21-0110[/img]
Il y a encore du boulot au niveau de la patine et de la motorisation, mais ce sera pour plus tard.
J'ai reçu mes flocages feuille, et je vais poursuivre sur les platanes

à+

Jean-Pierre
déjipé
déjipé
Top Posteur
Top Posteur

Masculin
Nombre de messages : 1101
Age : 72
Localisation : Pays de Retz
Date d'inscription : 26/11/2012

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  Stéphane le Lun 21 Jan 2013 - 15:46

Le rendu est spectaculaire, vivement une description complète de sa fabrication.
Stéphane
Stéphane
Miniposteur
Miniposteur

Masculin
Nombre de messages : 79
Age : 49
Localisation : Saverdun
Date d'inscription : 09/02/2010

https://montrainiberique.blogspot.fr/

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  déjipé le Lun 21 Jan 2013 - 17:36

Merci, mais spectaculaire est exagéré, disons que je ne savais pas trop ce que cela allait donner, et que finalement, je suis à peu près satisfait.
pour sa fabrication, je reviens sur ce que j'ai exposé plus haut : un boitier de CD faisant office de pivot et de soubassement:


[img]Entre Béziers et Neussargues - Page 6 P21-0112[/img]J'ai collé en cercle une bande d'evergreen de 0,25 x 2 mm pour figurer la paroi de la "fosse" , et une couronne en carton de 5 mm pour figurer les pierres du rebord.
pour la plaque proprement dite :
[img]Entre Béziers et Neussargues - Page 6 P21-0113[/img]
vue du dessous du DVD :
J'ai collé un morceau de tube au dessous d' une bande de plastique collée sur le dessus du DVD, entre deux rails.
Ce tube laisse passer les fils d'alimentation des rails, et est doté d'une fente dans laquelle viendra se loger, à l'aide d'une broche, un autre tube relié à la motorisation.
Ainsi, la plaque peut être enlevée sans difficulté ( pour graissage par exemple).
Si la rotation s'avère trop dure au niveau de l'axe, je réaliserai l'entrainement à la périphérie d'un autre CD ou DVD ( je ne sais pas si je suis clair ..)
Un peu comme ceci qui entraine mon pont tournant Peco
[img]Entre Béziers et Neussargues - Page 6 P21-0114[/img]
Là, c'est du lourd ... et pas trop ferroviaire, mais ca fonctionne impeccablement ! Pour la plaque tournante, ce sera bien plus léger.
Enfin pour la décoration de la plaque, après collage des rails, j'ai collé 4 quarts de cercle en papier canson strié:
[img]Entre Béziers et Neussargues - Page 6 P21-0115[/img]

Voila, j'espère ne pas ennuyé tout le monde avec mes bricolages ..

à+
Jean-Pierre
déjipé
déjipé
Top Posteur
Top Posteur

Masculin
Nombre de messages : 1101
Age : 72
Localisation : Pays de Retz
Date d'inscription : 26/11/2012

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  TOSQUE Jean-Louis le Lun 21 Jan 2013 - 17:53

Belle réalisation! Bravo!
TOSQUE Jean-Louis
TOSQUE Jean-Louis
Record 150
Record 150

Masculin
Nombre de messages : 8208
Age : 67
Localisation : LAMAGUERE GERS 32
Date d'inscription : 12/04/2011

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  Stéphane le Lun 21 Jan 2013 - 18:12

Non Déjipe tu ne nous ennuie pas et je te remercie pour ces détails sur la réalisation.

Ah j'allais oublier de vous féliciter pour le grade supplémentaire et je l'espère un futur ferrovipathe.
Stéphane
Stéphane
Miniposteur
Miniposteur

Masculin
Nombre de messages : 79
Age : 49
Localisation : Saverdun
Date d'inscription : 09/02/2010

https://montrainiberique.blogspot.fr/

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  Olimac le Lun 21 Jan 2013 - 18:16

Incroyable ce que tu fais avec du Canson ! (et le reste aussi !!)
Ça me donne envie de me lancer et d'essayer de faire des quais + bordures canson...
Olimac
Olimac
Record bleu
Record bleu

Masculin
Nombre de messages : 5344
Localisation : dans le Sud Express 313
Date d'inscription : 15/11/2006

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  déjipé le Lun 21 Jan 2013 - 18:33

merci à tous,

Le nouveau grade était attendu depuis longtemps, ma fille ainée a pas mal roulé sa bosse avant de poser ses valises ..
voila le futur ferrovipathe:

[img]Entre Béziers et Neussargues - Page 6 Img_1310[/img]
Bon se serai papi gateau, j'avais peur d'être un papi gâteux

Pour les quais, je n'ai pas employé de papier canson, mais du Balsa:
[img]Entre Béziers et Neussargues - Page 6 P21-0116[/img]

mais ca aurait pu le faire en canson, effectivement; il y a tellement de choix!
déjipé
déjipé
Top Posteur
Top Posteur

Masculin
Nombre de messages : 1101
Age : 72
Localisation : Pays de Retz
Date d'inscription : 26/11/2012

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  po le Lun 21 Jan 2013 - 19:26

Félicitations aux parents et bon courage à toi pour protéger le réseaux en attendant qu'il puisse y jouer...

Au fait quel est son prénom?

Et pour finir ta plaque tournante est superbe, continue à partager tes trucs et astuces c'est TOP...

A+

PO
po
po
Postamateur
Postamateur

Masculin
Nombre de messages : 275
Age : 38
Localisation : Nîmes
Date d'inscription : 18/08/2008

Revenir en haut Aller en bas

default Re: Entre Béziers et Neussargues

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 6 sur 40 Précédent  1 ... 5, 6, 7 ... 23 ... 40  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
