default Re: MIDI en Lavedan

Message  papybroussard le 2019-04-07, 22:38

Bonsoir,

En parallèle aux avancées des coulisses (menuiseries, finitions, ...) pour lesquelles je ne mets pas encore de photos (je le ferais une fois tout finalisé en Mai si tout va bien afin que vous puissiez profiter du travail fini avec pleins de petits détails secondaires mais ô combien chronophages...!), je me suis amusé à synthétiser la desserte de la ligne du Lavedan pour la période de plein été 1969.

Sachant que 1969 correspond plus à mon besoin que 1968, j'ai extrapolé ce tableau à partir du Chaix de plein été 1968.
Voilà le résultat :
MIDI en Lavedan - Page 12 Desser10

Compte-tenu du chois retenu (imbrication des dessertes paires et impaires), cela vous semble-t-il clair et lisible?

Bonne soirée à toutes et tous,
Jérôme.
papybroussard
papybroussard
Posteur Méritant
Posteur Méritant

Nombre de messages : 744
Age : 40
Localisation : Pau
Date d'inscription : 21/07/2013

Revenir en haut Aller en bas

default Re: MIDI en Lavedan

Message  papybroussard le 2019-04-12, 22:53

Bonsoir,

Au cours des soirées de la semaine, j'ai travaillé petit à petit sur la présentation de la desserte horaire du Lavedan.
Le but de ce travail serait de disposer, en façade du réseau, d'une présentation de la trame horaire pour "régionaliser" la présentation.

J'ai envisagé, un temps, de reproduire cette trame de desserte avec des lettres reliefs comme je l'avais fait pour le schéma simplifié de ligne. Cette méthode présentait l'inconvénient d'une quantité de chiffres impressionnante à avoir en stock.
C'est la raison pour laquelle j'avais commencé le travail de rédaction sous la forme que j'avais présenté le week-en dernier. les couleurs reprenaient plus ou moins celles du réseau, mais ce n'était qu'une mise en forme en version projet.

Dans mon esprit, j'imaginais assez le résultat sous la forme d'une inscription manuscrite sur ardoise comme cela pouvait se rencontrer sous diverses formes en façade de certains BV, comme ici aux Forges d'Abel.
MIDI en Lavedan - Page 12 Les_fo10

Pour cela, après avoir trouvé et téléchargé sur internet des images pouvant servir de fond de document sous Word, j'ai ensuite réussi à charger dans l'ordinateur ue police de caractère cursive qui, malgré son aspect trop "scolaire" reste néanmoins très lisible tout en étant cursive (j'aurais préféré une écriture cursive avec pleins et déliés mais je n'en ai pas trouvé que je puisse installer facilement sur l'ordinateur.

Voilà le résultat :

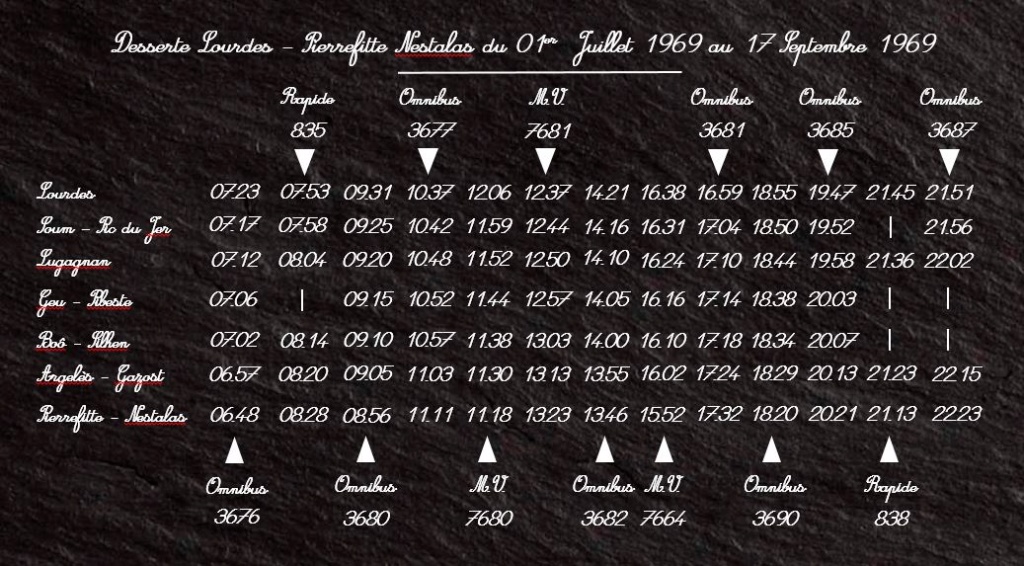

MIDI en Lavedan - Page 12 Desser11

Cela correspond assez à l'effet désiré. J'ai ensuite cherché un papier adapté à ce projet. J'ai opté pour un papier cartonné épais et texturé avec des reliefs irréguliers (ça sert normalement à faire les dos de dossiers, mémoires, rapports, ...). Cette texture renforce la présence de la texture de l'ardoise lors de l'impression du document en générant des creux légers aléatoires (assimilables aux imperfections de surface de l'ardoise)  qui ne rendent pas le document illisible pour autant.

J'ai fait des essais en imprimerie aujourd'hui et le résultat n'est pas inintéressant même si, à mon goût, le papier utilisé renvoie un peu trop  la lumière. L’idéal aurait été le même mais en plus mat!
Je ferais des photos dans le week-end afin que vous vous rendiez compte.


Reste néanmoins un gros point noir dans ce projet : la véracité de la desserte; Le document utilisé est le Chaix du plein été 68. Toutefois, en grattant un peu, j'ai eu l'occasion de mettre la main sur le Chaix du plein été 70 sur lequel la desserte a un peu évolué mais où, surtout, la numérotation des trains a radicalement changé.
Je vais continuer de gratter pour essayer de trouver le plein été 69 qui correspondrait pile poil à mon besoin (lié au parc routier et ferroviaire du réseau). Mais je ne garantis en rien que je vais trouver mon bonheur...

Voilà pour les nouvelles du moment.

Bonne soirée.
Jérôme.
papybroussard
papybroussard
Posteur Méritant
Posteur Méritant

Nombre de messages : 744
Age : 40
Localisation : Pau
Date d'inscription : 21/07/2013

Revenir en haut Aller en bas

default Re: MIDI en Lavedan

Message  papybroussard le 2019-04-13, 21:22

Bonsoir à toutes et tous,

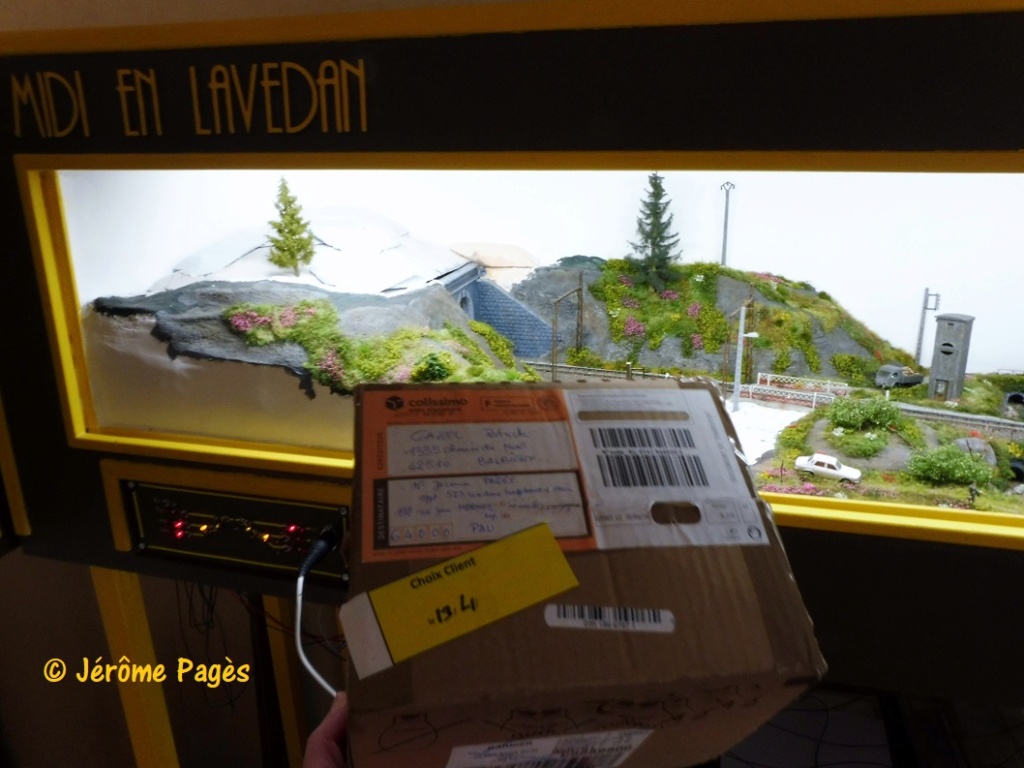

Aujourd'hui, le facteur m'a déposé un petit colis venu d'une personne avec qui nous avons mené une collaboration intense pour réaliser quelque chose qui n'était pas dispo parmi toutes les références industrielles ou artisanales présentes sur le marché.
MIDI en Lavedan - Page 12 Rp103010

L'expéditeur? Monsieur Patrick Gazel.
Le contenu? Rien de moins que le remplaçant de la maison de garde PN. Cela faisait quelques temps que je travaillais sur les plans et que j'ai ensuite, à la demande et avec les conseils de Monsieur Gazel, réalisé des mesurages et vues de détail sur site, enfin principalement sur une maison avant Boô-Silhen où le propriétaire s'est habitué à me voir arriver avec  mon mètre, mon appareil photo et mon escabeau.  sourire
Les cyclistes, marcheurs patineurs et autres qui passaient par là ne manquaient d’ailleurs pas de me regarder avec une expression qui en disait assez long ("hou la, celui-là, s'il a la lumière à tous les étages, c'est sûr que vers le haut, ça doit être de la basse consommation!"  rigol  rigol  rigol  )

A partir de là, Monsieur Gazel a réalisé des patrons pour faire tirer en découpe laser les chaînages en briques, les appareils de brique encadrant la porte et les fenêtres sur deux hauteurs et en respectant la différence de profondeur entre chaque niveau, ...
Nous avons opté tous les deux pour la reproduction d'une toiture ardoise plus fidèle à la construction d'origine et à l'époque évoquée  que les actuelles toitures tuile des bâtiments toujours debout. Malgré son faible rampant, la toiture repose, comme la vraie, sur sa panne faîtière et ses pannes sablières ainsi que sur des pannes intermédiaires.
Les briques sont évidemment restées apparentes et non peintes, ce qui n'est plus le cas aujourd'hui sur les bâtiments réels.

Quant à l'enduit, clair et légèrement "fumé", il s'harmonise avec les briques et les ardoises.

Il restera les détails à installer : volets, descentes d'eau pluviale, cheminée plus une petite patine très légère de la toiture  et cela va me motiver à finir ce coin de terrain qui traînait encore en "brut de décoffrage" jusque là!

Place aux photos? Allez!
Comparaison MKD/ Patrick Gazel
MIDI en Lavedan - Page 12 Rp103011

MIDI en Lavedan - Page 12 Rp103012
papybroussard
papybroussard
Posteur Méritant
Posteur Méritant

Nombre de messages : 744
Age : 40
Localisation : Pau
Date d'inscription : 21/07/2013

Revenir en haut Aller en bas

default Re: MIDI en Lavedan

Message  papybroussard le 2019-04-13, 21:23

Et quelques photos en situation :

De jour :
MIDI en Lavedan - Page 12 Rp103013

MIDI en Lavedan - Page 12 Rp103014

papybroussard
papybroussard
Posteur Méritant
Posteur Méritant

Nombre de messages : 744
Age : 40
Localisation : Pau
Date d'inscription : 21/07/2013

Revenir en haut Aller en bas

default Re: MIDI en Lavedan

Message  papybroussard le 2019-04-13, 21:24

Dans la pénombre naissante :
MIDI en Lavedan - Page 12 Rp103015

MIDI en Lavedan - Page 12 Rp103016

Un immense merci du fond du cœur à Monsieur Gazel pour la réalisation de ce modèle unique puisque trop spécifique (à une seule ligne en fait! yé ) pour être produit en série.

Amitiés, Jérôme.
papybroussard
papybroussard
Posteur Méritant
Posteur Méritant

Nombre de messages : 744
Age : 40
Localisation : Pau
Date d'inscription : 21/07/2013

Revenir en haut Aller en bas

default Re: MIDI en Lavedan

Message  Hawaii7 le 2019-04-14, 09:26

Magnifique.
C'est nettement mieux ainsi.
Hawaii7
Hawaii7
Posteur Persévérant
Posteur Persévérant

Nombre de messages : 508
Age : 52
Localisation : Occitanie
Date d'inscription : 03/08/2017

Revenir en haut Aller en bas

default Re: MIDI en Lavedan

Message  BAGGINI Laurent le 2019-04-14, 21:11

Bonsoir à tous,

eh ben Jérôme! Voilà une très belle surprise!!! cheers
SUPERBE cette maison de PN! Elle sera bien mise en valeur sur ton réseau!
Je confirme... Par rapport à sa devancière, y a pas photo!!! C'est très BEAU!!!

Bonne continuation.
Amicalement.
Laurent.

BAGGINI Laurent
Expéditor 1ere Classe
Expéditor 1ere Classe

Masculin
Nombre de messages : 2688
Age : 43
Localisation : Carmaux - Tarn
Date d'inscription : 26/03/2007

Revenir en haut Aller en bas

default Re: MIDI en Lavedan

Message  papybroussard le 2019-04-14, 21:23

Bonsoir à toutes et tous,

Hawai, Laurent, merci pour vos messages!

Cela faisait à peu près un an que le processus et les études étaient lancés (pas simple pour des bâtiments dont pas un aujourd'hui n'est resté dans son jus... Il a fallu chercher, se documenter, aller sur place et faire connaissance avec les propriétaires actuels à l'occasion de balades ou exprès pour les relevés de côtes - certes depuis Pau, je n'ai aucun mérite pour le déplacement rigol -.
Et il a fallu également que, de son côté, Monsieur Gazel étudie la faisabilité du projet puisqu'il savait que ce serait une pièce unique (marché trop spécifique pour intéresser d'autres modélistes).

Avec le temps, les validations, les modifications, compromis et adaptations, nous sommes parvenus à ce résultat que je trouve à l'image des bâtiments réels.

Cette après-midi, j'ai procédé à divers travaux et fignolages sur le bâtiment dont voici l'aspect actuel.

Sur le pignon, au-dessus de la porte d'accès, j'ai rajouté une lampe d'extérieur.
Sur le rebord de 2 des 3 fenêtres, j'ai rajouté des jardinières de géraniums (je souhaitais garder le magnifique parement de briques totalement visible sur l'une des fenêtres)
La cheminée en briques nues (moulage plâtre fourni par M. Gazel) a reçu une teinte plus rouge qu'à l'origine afin de s'harmoniser avec la teinte des chaînages et parements.
La toiture a été repeinte dans une couleur ardoise différente des teintes d'origine des produits fournis dans le commerce. Avec une légère patine, ça passe très bien.
Les gouttières sont des pièces de récup retaillées en longueur et retouchées en peinture (mélange de teintes humbrol argent métallisé et noir mat). Même punition pour les descentes d'eau sur lesquelles j'ai rajouté des anneaux d'amarrage sur le mur pignon qui supporte les deux descentes.

Il ne manquera plus qu'à créer et mettre en place des volets aux fenêtres pour parfaire l'aspect.

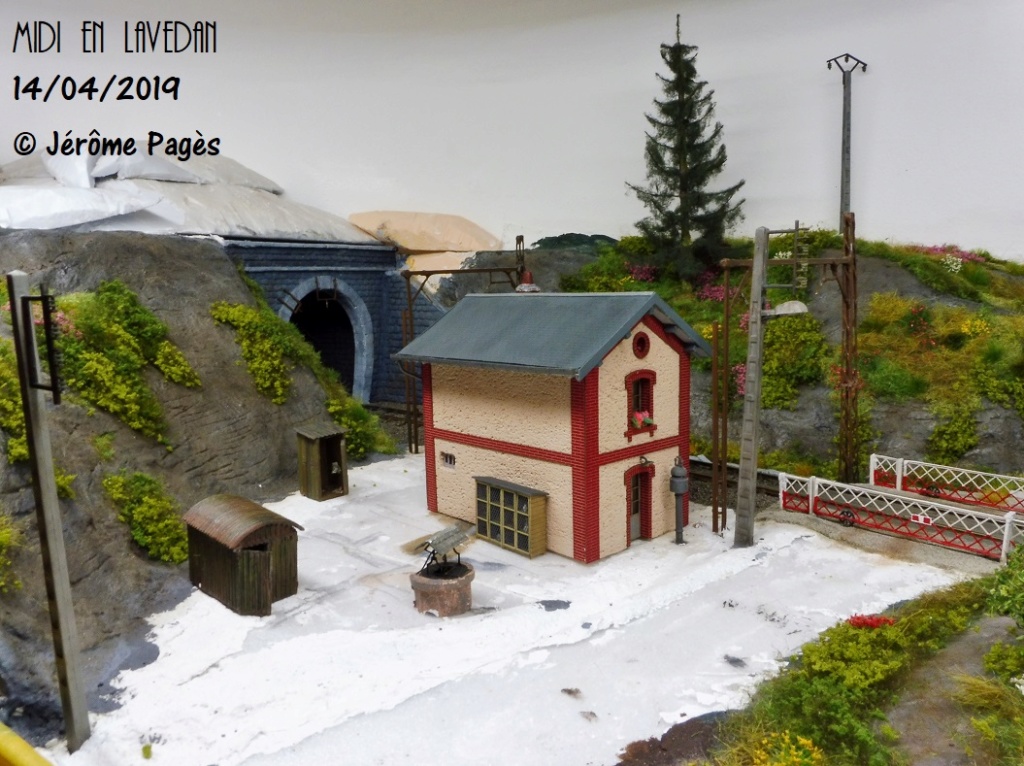

MIDI en Lavedan - Page 12 R2019_27

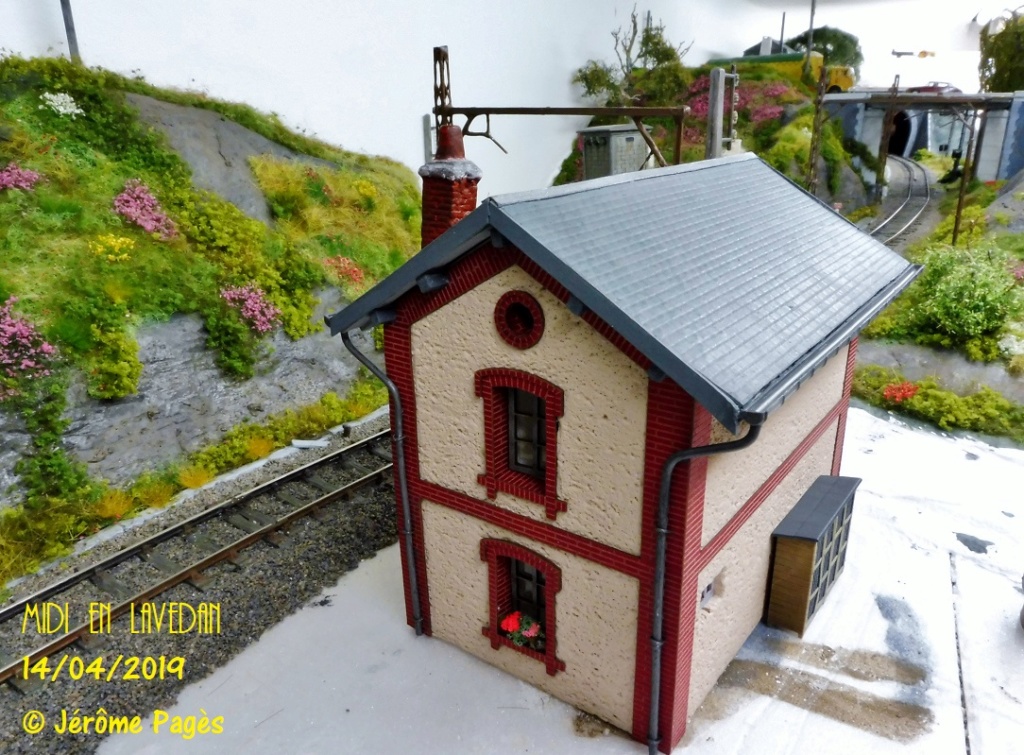

MIDI en Lavedan - Page 12 R2019_28
papybroussard
papybroussard
Posteur Méritant
Posteur Méritant

Nombre de messages : 744
Age : 40
Localisation : Pau
Date d'inscription : 21/07/2013

Revenir en haut Aller en bas

default Re: MIDI en Lavedan

Message  papybroussard le 2019-04-14, 21:25

Pour rappel et comparaison, un exemple de véritable maison de garde sur la ligne Lourdes - Pierrefitte (déjà modifiée au niveau de la toiture, du rajout de la parabole, ...), c'est çà :
MIDI en Lavedan - Page 12 12556010

Et la maquette :
MIDI en Lavedan - Page 12 R2019_29

Alors, verdict?
papybroussard
papybroussard
Posteur Méritant
Posteur Méritant

Nombre de messages : 744
Age : 40
Localisation : Pau
Date d'inscription : 21/07/2013

Revenir en haut Aller en bas

default Re: MIDI en Lavedan

Message  papybroussard le 2019-04-14, 21:27

Dernier petit détail fonctionnel que je me suis amusé à rajouter, même s'il sera parfaitement invisible et inaccessible sur le réseau en exploitation...puisqu'implanté sur le mur gouttereau aveugle, côté voie ferrée :

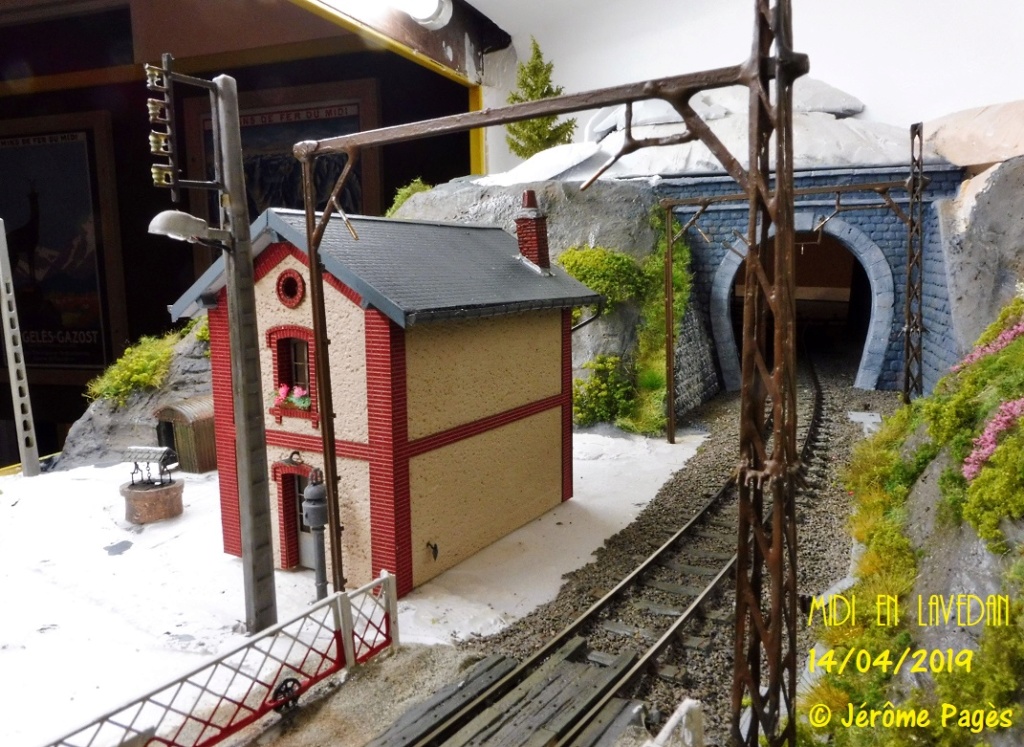

MIDI en Lavedan - Page 12 R2019_30

Dans le détail (désolé pour la qualité de ces 2 photos, je n'ai pu les prendre qu'avec le portable, et encore...), voici une position :
MIDI en Lavedan - Page 12 R2019_31

Et voici l'autre :

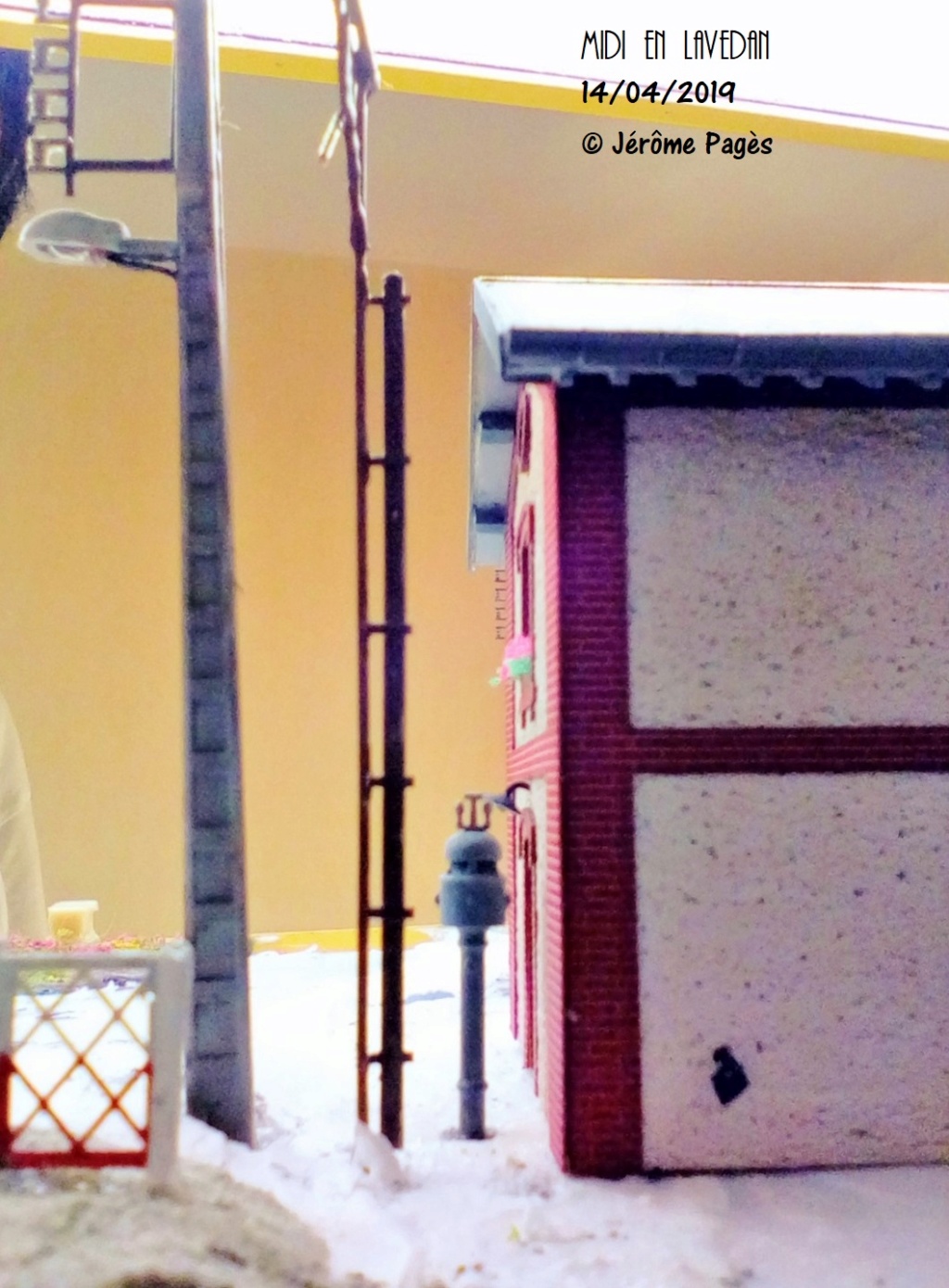

MIDI en Lavedan - Page 12 R2019_32
