Re: Châteaulieu

Message  Figou le 2014-10-20, 12:29

J'ai voulu augmenter artificiellement la hauteur de cette montagne sans avoir trop de volume à décorer et surtout attirer le regard du spectateur avant de découvrir la partie purement ferroviaire. Un pylône d'émission radio m'a paru le meilleur compromis hauteur/volume. A l'aide de profilés Plastruct j'ai confectionné 3 sections en treillis W de 300 mm chacune.

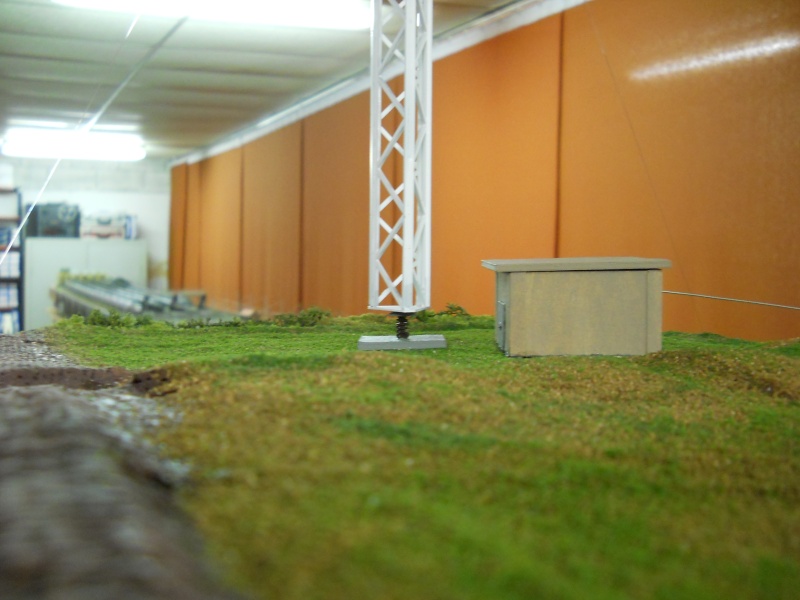

L'arrivée du feeder, la cabine de couplage et l'isolateur de base du pylône.



La section de base en situation, les haubans pas encore tendus... ça tient!
avatar
Figou
Miniposteur
Miniposteur

Masculin
Nombre de messages : 83
Age : 53
Localisation - Ubicación : SETE
Date d'inscription : 10/03/2014

Revenir en haut Aller en bas

Re: Châteaulieu

Message  Figou le 2014-10-24, 12:00

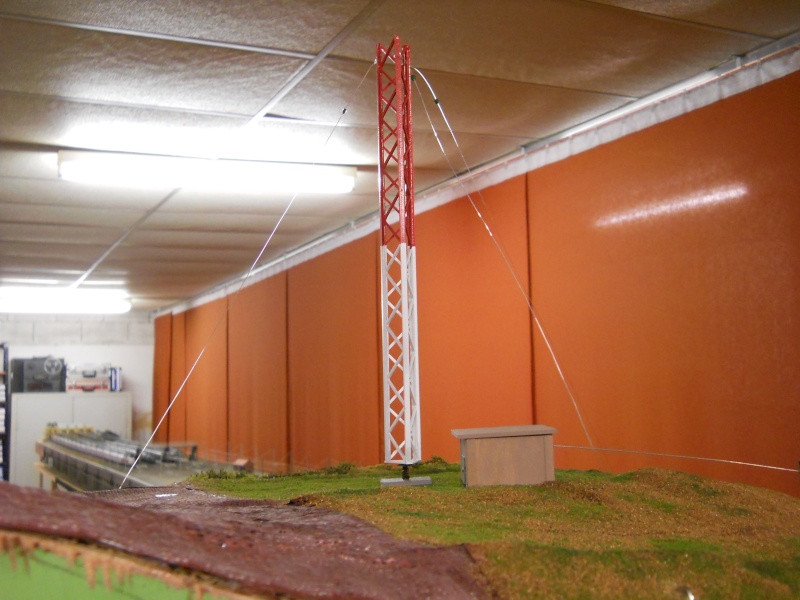

A vos transistors et autoradios, le pylône est solidement fixé, prêt à émettre...



Place aux programmes de Radioplus (hommage à Jean Yanne !)



Le socle du pylône et la cabine de couplage à mieux intégrer et surtout à clôturer... pour éviter à cet intrus d'être brûlé par les hautes fréquences, 2000 kW ça ne pardonne pas !
avatar
Figou
Miniposteur
Miniposteur

Masculin
Nombre de messages : 83
Age : 53
Localisation - Ubicación : SETE
Date d'inscription : 10/03/2014

Revenir en haut Aller en bas

Re: Châteaulieu

Message  cassaigneray le 2014-10-24, 22:33

Quelle fréquence ?
avatar
cassaigneray
Posteur Mordu
Posteur Mordu

Masculin
Nombre de messages : 1430
Age : 67
Localisation - Ubicación : L'Union (31) + Cotonou (Bénin) + Saint Gaudens
Date d'inscription : 19/08/2010

Revenir en haut Aller en bas

Re: Châteaulieu

Message  Figou le 2014-10-25, 10:12

Avec un tel pylône, c'est une émission en Grandes Ondes (GO, OL ou LW).
167 kHz ou 1796 m (entre France Inter et Europe 1).
Cela permet de situer le réseau dans les années 70 où la Modulation d'Amplitude (AM) était encore souveraine et la Modulation de Fréquence (FM) très marginale.
Et puis ça permet aussi d'avoir un pylône de longueur conséquente dans le décor alors que les antennes FM utilisent des dipôles de 1 m sur des supports dépassant rarement 20 m.
avatar
Figou
Miniposteur
Miniposteur

Masculin
Nombre de messages : 83
Age : 53
Localisation - Ubicación : SETE
Date d'inscription : 10/03/2014

Revenir en haut Aller en bas

Re: Châteaulieu

Message  cassaigneray le 2014-10-25, 22:19

Bon, je vais aller caler mon tuner sur cette fréquence..
avatar
cassaigneray
Posteur Mordu
Posteur Mordu

Masculin
Nombre de messages : 1430
Age : 67
Localisation - Ubicación : L'Union (31) + Cotonou (Bénin) + Saint Gaudens
Date d'inscription : 19/08/2010

Revenir en haut Aller en bas

Re: Châteaulieu

Message  Figou le 2015-01-03, 12:33

Le froid m'oblige à mettre le réseau en mode "hibernation" (pas de chauffage). Difficile avec les doigts engourdis d'entreprendre du décor tout en finesse.
J'en profite pour composer des rames cohérentes avec le matériel que je possède et qui dort depuis si longtemps dans ses boîtes. J'en suis (sur le papier) à plus de 25 rames... pas toutes Midi, mais on dira que ce sont là des trains spéciaux!

La première d'entre elles, UM de 9400 (9408 + 9421) avec des voitures corail Lima. Un semblant d'Aubrac avec un fourgon sur double voie.





Là aussi mes doigts engourdis font merveille question manipulation de l'appareil-photo... netteté et cadrages en pâtissent!

Bonne année et meilleurs vœux à tous.


Dernière édition par Figou le 2015-01-15, 20:07, édité 1 fois
avatar
Figou
Miniposteur
Miniposteur

Masculin
Nombre de messages : 83
Age : 53
Localisation - Ubicación : SETE
Date d'inscription : 10/03/2014

Revenir en haut Aller en bas

Re: Châteaulieu

Message  Figou le 2015-01-03, 18:17

Par le plus heureux des hasards, cette composition corail croise une rame corail réversible sous caténaire Midi...

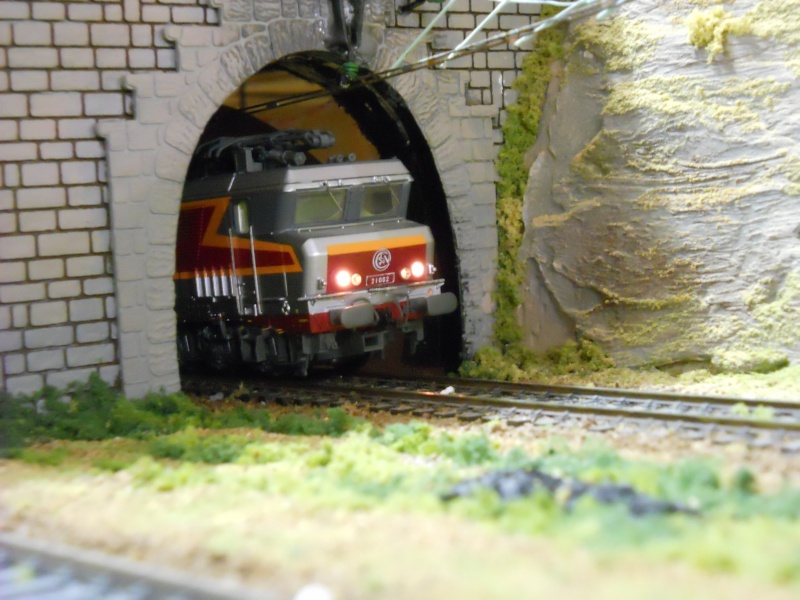

Tractée par la 9282, cette rame corail réversible débouche du tunnel pour se présenter en avant-gare... sous caténaire polygonale.

avatar
Figou
Miniposteur
Miniposteur

Masculin
Nombre de messages : 83
Age : 53
Localisation - Ubicación : SETE
Date d'inscription : 10/03/2014

Revenir en haut Aller en bas

Re: Châteaulieu

Message  Figou le 2015-01-05, 12:26

Aujourd'hui, départ de ce qui pourrait être l'Aubrac d'hiver dans les années 90. Seulement quatre voitures au crochet de la 9602.



avatar
Figou
Miniposteur
Miniposteur

Masculin
Nombre de messages : 83
Age : 53
Localisation - Ubicación : SETE
Date d'inscription : 10/03/2014

Revenir en haut Aller en bas

Re: Châteaulieu

Message  Figou le 2015-01-06, 12:31

Une LGV ne doit pas se trouver si loin, ce qui explique la présence de la 21002 avec la voiture de mesure Hélène.



avatar
Figou
Miniposteur
Miniposteur

Masculin
Nombre de messages : 83
Age : 53
Localisation - Ubicación : SETE
Date d'inscription : 10/03/2014

Revenir en haut Aller en bas

Re: Châteaulieu

Message  Figou le 2015-01-07, 11:38

On est bien loin du record de 1955...

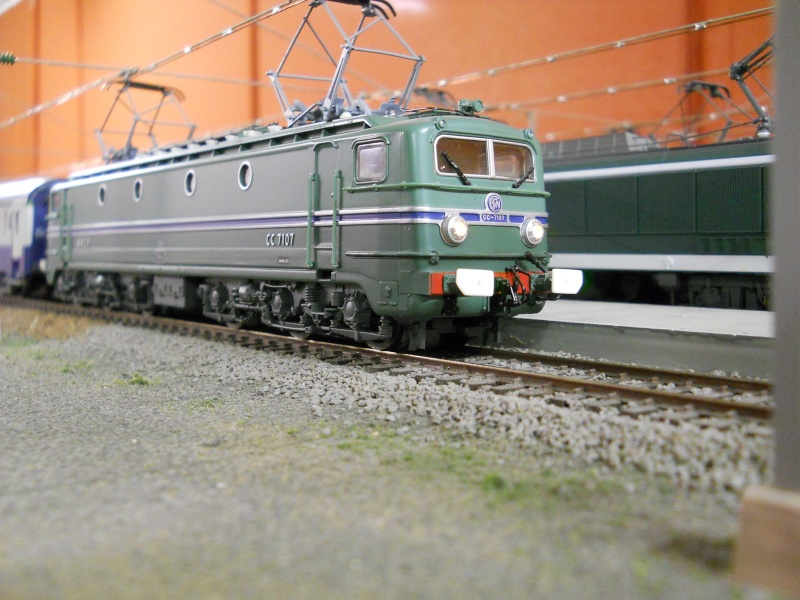

La 7107 au départ avec au crochet, un obscur train de nuit.





Dernière édition par Figou le 2015-01-10, 12:13, édité 2 fois
avatar
Figou
Miniposteur
Miniposteur

Masculin
Nombre de messages : 83
Age : 53
Localisation - Ubicación : SETE
Date d'inscription : 10/03/2014

Revenir en haut Aller en bas

Re: Châteaulieu

Message  franzi51 le 2015-01-07, 18:45

beer yé yé yé

franzi51
Posteur Mordu
Posteur Mordu

Masculin
Nombre de messages : 1206
Age : 44
Localisation - Ubicación : marne
Date d'inscription : 10/11/2009

Revenir en haut Aller en bas

Re: Châteaulieu

Message  Figou le 2015-01-08, 12:21

Un autre train de nuit s'ébranle.


9109, ambulant postal et couchettes DEV...



...passant au droit de l'annexe-traction où la 8537 attend au carré violet...



...et où les 68020 et 67210 Infra sont en relais.
avatar
Figou
Miniposteur
Miniposteur

Masculin
Nombre de messages : 83
Age : 53
Localisation - Ubicación : SETE
Date d'inscription : 10/03/2014

Revenir en haut Aller en bas

Re: Châteaulieu

Message  BAGGINI Laurent le 2015-01-08, 16:24

Bonjour à tous!

les compos sont vraiment sympa... Surtout l'UM de Vespa!!! love cheers
Salutations amicales.
Laurent.

BAGGINI Laurent
Expéditor
Expéditor

Masculin
Nombre de messages : 2298
Age : 42
Localisation - Ubicación : Carmaux - Tarn
Date d'inscription : 26/03/2007

Revenir en haut Aller en bas

Re: Châteaulieu

Message  Figou le 2015-01-10, 12:12

Je valide peu à peu toutes les compos en fonction du matos que je possède (plus de 25 rames).
Un travail heureusement aidé par l'informatique qui est un excellent auxiliaire pour ne pas utiliser deux fois la même voiture.
Ensuite c'est le contrôle directement sur le réseau: cohérence d'époque, longueur maxi (12 à 13 voitures + loco, quais de 4 m), vérifications d'attelage avec équipement en Fleischmann Profi, essais de roulement (Roco: ça va, Fleischmann: rien à dire, Lima: gare aux boudins généreux, Jouef: l'élongation est souvent capricieuse, LS Models: écartement des roues fantaisiste...).

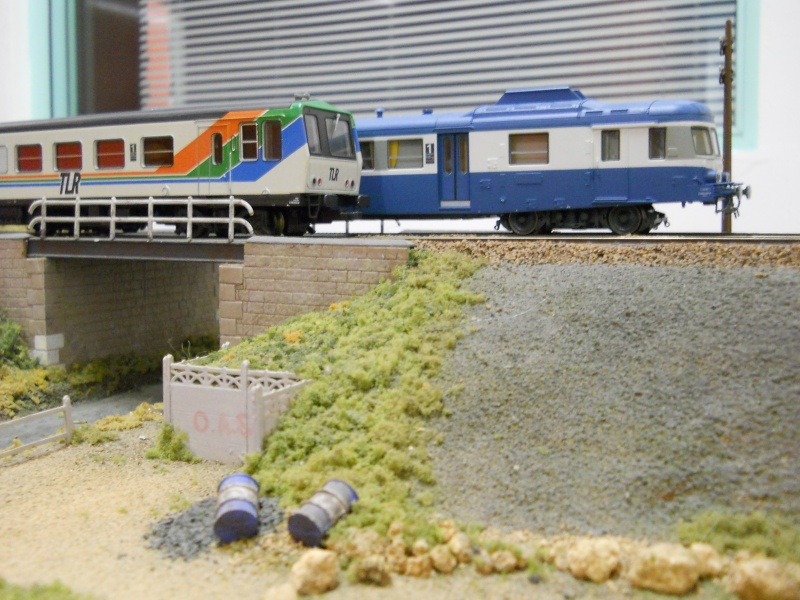

Et tout ça sans oublier les autorails...



avatar
Figou
Miniposteur
Miniposteur

Masculin
Nombre de messages : 83
Age : 53
Localisation - Ubicación : SETE
Date d'inscription : 10/03/2014

Revenir en haut Aller en bas

Re: Châteaulieu

Message  steph 12 le 2015-01-10, 22:34

love j'aime !!
avatar
steph 12
Posteur Averti
Posteur Averti

Masculin
Nombre de messages : 921
Age : 48
Localisation - Ubicación : verrieres ( Aveyron 12 )
Date d'inscription : 04/05/2007

Revenir en haut Aller en bas

Re: Châteaulieu

Message  Figou le 2015-01-12, 11:26

J'ai déniché il y a quelques mois chez Sélectronic une caméra miniature sans fil (aujourd'hui épuisée).
J'en ai profité pour charcuter un vieux wagon Piko afin d'y intégrer cette caméra et son alimentation. Alimentation (4,5 V maxi sinon ça chauffe et l'image perd en netteté) réalisée à partir d'un kit autour d'un LM317. Le continu étant obtenu par un pont de diodes sur l'alternatif digital de la voie. Deux Leds assurant un éclairage correct, notamment dans le tunnel.
C'est le 68020 qui prend le courant et le transmet au wagon via un attelage conducteur Viessmann.
Il suffit ensuite de brancher le récepteur sur un téléviseur et de conduire son train en cabine.





Une autre alternative existe: poser une caméra-espion (briquet, clé USB...) sur un wagon plat, filmer puis visionner à partir de la carte-mémoire... mais ce n'est plus de la conduite en direct.
avatar
Figou
Miniposteur
Miniposteur

Masculin
Nombre de messages : 83
Age : 53
Localisation - Ubicación : SETE
Date d'inscription : 10/03/2014

Revenir en haut Aller en bas

Re: Châteaulieu

Message  Figou le 2015-01-13, 12:21

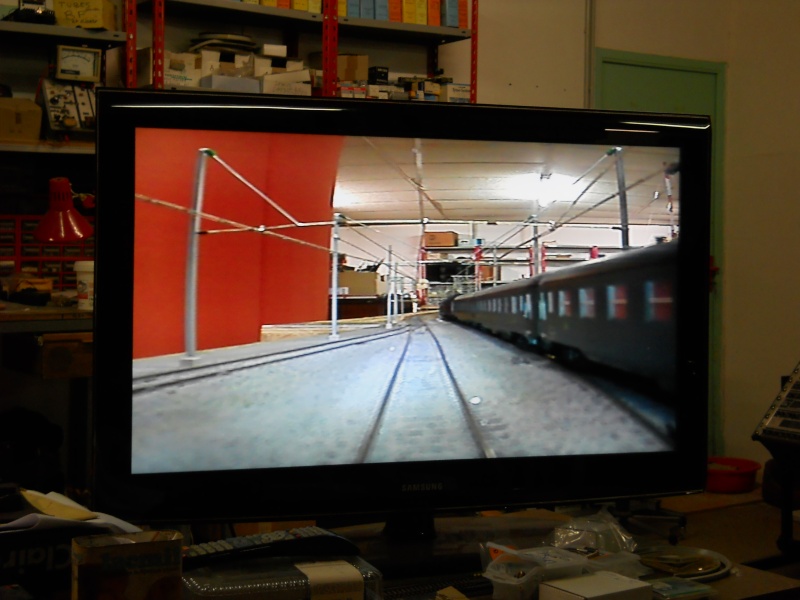

Pris sur l'écran d'un téléviseur, voila ce que donnent les images de ce wagon-caméra.



avatar
Figou
Miniposteur
Miniposteur

Masculin
Nombre de messages : 83
Age : 53
Localisation - Ubicación : SETE
Date d'inscription : 10/03/2014

Revenir en haut Aller en bas

Re: Châteaulieu

Message  déjipé le 2015-01-13, 21:04

Bonjour,
Honte à moi, je viens seulement de découvrir ce fil, nous avons le même centre d'intêret; midi, caténaire inclinée, vespas ..et les mêmes autorails !
Superbe !
Est-ce que tu peux enregistrer et publier les vidéos, l'image est de bonne qualité par rapport à ma caméra HF.

à+
Jean-Pierre
avatar
déjipé
Posteur Averti
Posteur Averti

Masculin
Nombre de messages : 855
Age : 69
Localisation - Ubicación : Pays de Retz
Date d'inscription : 26/11/2012

Revenir en haut Aller en bas

Re: Châteaulieu

Message  Biquette56 le 2015-01-13, 22:18

Honte à moi aussi car je viens aussi de découvrir ce fil aujourd'hui, très très intéressant, ça me plait bien par contre je ne vois que trois photos au bas de la page 1, aucune du haut de page...pourquoi ? Dommage car la confection de caténaire m'intéresse, page 2 et 3 c'est tout bon je vois toutes les photos
En tout cas bravo, c'est belle ambiance.

Amitié,
Daniel.
avatar
Biquette56
Miniposteur
Miniposteur

Masculin
Nombre de messages : 130
Age : 69
Localisation - Ubicación : Lorient
Date d'inscription : 13/10/2013

Revenir en haut Aller en bas

Re: Châteaulieu

Message  Figou le 2015-01-14, 10:08

Honte à moi à mon tour de ne pas vérifier régulièrement l'intégrité de ce fil. Je ne sais trop pour quelles raisons la majeure partie des photos de la première page a disparu... les méandres de l'informatique me sont inconnus. Je vais m'attacher à rectifier cela. Heureusement j'avais pris la peine de légender la plupart des photos, mon travail d'archiviste n'en sera que facilité.

Merci Biquette de m'avoir fait remarquer ce bug.

JP, l'enregistrement des vidéos est sûrement possible.

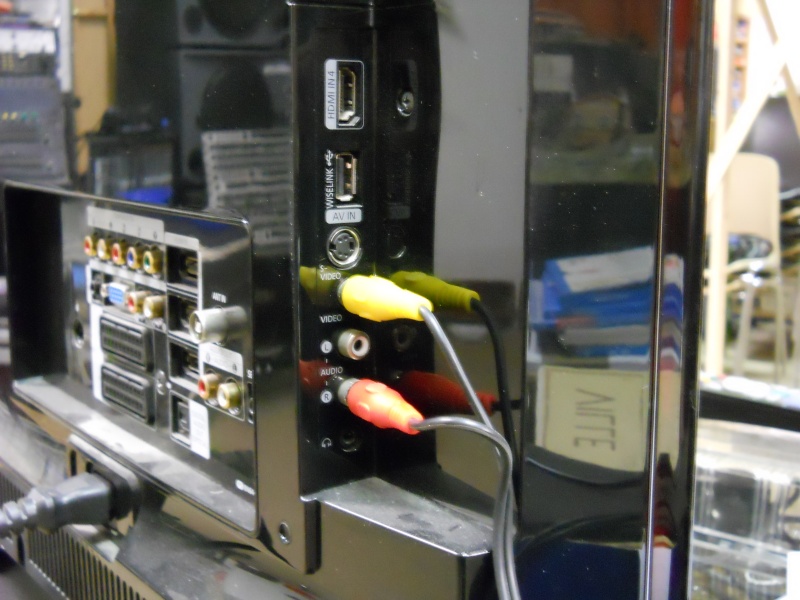

Le signal sort en composite.


Le récepteur vidéo et son antenne.



Quant à capter la vidéo sur un ordi et la publier, c'est une autre histoire... Si le son est mon métier, j'avoue humblement connaître de graves lacunes dans l'image et la vidéo (je ne possède même pas de carte d’acquisition). Mais je promets de remédier à cela. D'autant que l'image est de qualité correcte sur un téléviseur 40". Quelques décrochements toujours aux même endroits du réseau, la présence des caténaires (cage de Faraday) et surtout le courant alternatif digital (générateur d'harmoniques HF) ne doivent pas y être étrangers.
Vos suggestions, commentaires et critiques seront toujours bien accueillis, cela permet d'enrichir, d'échanger et surtout de progresser.
Merci encore.
avatar
Figou
Miniposteur
Miniposteur

Masculin
Nombre de messages : 83
Age : 53
Localisation - Ubicación : SETE
Date d'inscription : 10/03/2014

Revenir en haut Aller en bas

Re: Châteaulieu

Message  Biquette56 le 2015-01-14, 14:39

Super merci Figou, d'avoir réinséré les photos page 1, c'est c'est plaisant à admirer.

Daniel
avatar
Biquette56
Miniposteur
Miniposteur

Masculin
Nombre de messages : 130
Age : 69
Localisation - Ubicación : Lorient
Date d'inscription : 13/10/2013

Revenir en haut Aller en bas

Re: Châteaulieu

Message  Figou le 2015-01-15, 11:40

Pour Daniel, quelques détails de pose de la caténaire.
Je laisse volontairement de côté la caténaire polygonale Sommerfeldt qui équipe la sortie de gare entre grill et tunnel. Question pratique, c'est simple et assez rapide à poser. Question économique, la caténaire inclinée Midi "fait maison" est imbattable... en plus c'est intéressant à souder!
Je n'ai pas suivi scrupuleusement les moindres détails, j'ai simplement trouvé un compromis "ambiance - solidité"; mon principal souci étant que ça roule. Dans le compromis "ambiance - solidité", on pourrait également ouvrir le chapitre "pantos"... ils sont de plus en plus fins et réalistes (super pour du statique) mais très fragiles (trop: L.S Models en une sorte de fonte d'alliage léger casse systématiquement).


Pour la gare terminus (quais + grill) j'ai posé un fil trolley avec seulement le porteur auxiliaire, ce qui le rend rigide verticalement.




Pour la pleine voie, fil de contact et porteur auxiliaire sont reliés au porteur principal par des pendules à intervalles réguliers. Ici, le fil de contact est en corde à piano... bon rendu oxydé mais difficultés à souder et mauvaise glisse du panto.




Dans tous les cas j'utilise des gabarits-porteurs (en carton, du même genre que JP) qui maintiennent le fil de contact et le porteur auxiliaire dans l'axe de la voie à la bonne hauteur. Il suffit ensuite de souder les pendules ou bien de souder directement aux porteurs transversaux (gare + grill avec grande accommodation de réalisme, mais ça roule).
J'ajoute que par expérience il vaut mieux poser sa caténaire mi-saison. En hiver, on constate ensuite une caténaire gondolée en été. Et l'été, tout se rétracte l'hiver au risque de casser au niveau des soudures.


Dernière édition par Figou le 2015-01-23, 09:09, édité 1 fois
avatar
Figou
Miniposteur
Miniposteur

Masculin
Nombre de messages : 83
Age : 53
Localisation - Ubicación : SETE
Date d'inscription : 10/03/2014

Revenir en haut Aller en bas

Re: Châteaulieu

Message  déjipé le 2015-01-15, 13:09

Bonjour,
En fait, j'avais déjà parcouru ce fil, mais déjà oublié ! la vieillesse est un naufrage ...
Tout à fait d'accord en ce qui concerne la saison pour la caténaire, et surtout ne pas la bloquer en la soudant (dans les tunnels par ex.) ce qui empêche son allongement, d'où gondolement !
A part cela, la caténaire midi en HO posée ainsi réagit exactement comme la vraie aux différences de température, elle se déplace latéralement (d'où les archets larges sur les locs midi).
personnellement, je n'ai pas soudé les pendules (trop délicat pour moi), je les ai collés à la néoprène contact.
Si je peux me permettre, certaines teintes alourdissent la caténaire; (mais cela dépend aussi de la couleur dominante de qui se trouve derrière) avec une teinte gris moyen, (surtout pas du noir !) qui la rend je ne vais pas dire invisible (à quoi ca servirait de se décarcasser, alors !), on l'affine beaucoup.
En plus, la CAP ayant tendance à rouiller, cela la protège.
Sinon, le vert rend bien pour les parties oxydées..
Bon courage pour la suite!
Amicalement,
Jean-Pierre
avatar
déjipé
Posteur Averti
Posteur Averti

Masculin
Nombre de messages : 855
Age : 69
Localisation - Ubicación : Pays de Retz
Date d'inscription : 26/11/2012

Revenir en haut Aller en bas

Re: Châteaulieu

Message  Biquette56 le 2015-01-15, 13:41

Merci Figou pour ces compléments c'est profitable, je ne compte pas poser une caténaire midi comme la tienne et celle de JP, mais une 1500V classique dirais je et les petites astuces glanées ci et là m'aident bien. Je pense qu'il faut trouver le bon compromis solidité et réalisme..ça ce cogite.

Daniel.
avatar
Biquette56
Miniposteur
Miniposteur

Masculin
Nombre de messages : 130
Age : 69
Localisation - Ubicación : Lorient
Date d'inscription : 13/10/2013

Revenir en haut Aller en bas

Re: Châteaulieu

Message  Figou le 2015-01-16, 11:50

Je compléterai la parenthèse "autorails" en citant nombre de RGP (rouge ou vert), 2800 (bleus, crèmes avec ou sans toit rouge) qui n'essuieront sans doute jamais leurs roues sur le réseau faute de décodeur. Ils resteront sagement dans les vitrines... c'est économiquement plus pratique.


L'X 76500 LS Models sonorisé. Il glisse plus qu'il ne roule... un régal!



Autorail-vapeur Kittel, modèle Heinzl, rescapé de la casse. Moteur HS et décalcomanie cache-misère...



J'ai récupéré d'un ami trois modules achetés il y a 25 ans à un artisan du Sud-Est qui se lançait... Ils sont restés durant 20 ans posés sur la tranche dans un sous-sol et ont pas mal souffert. Du boulot en perspective pour la remise en état et pourquoi pas les intégrer au réseau...

Tigrette semble avoir adopté la tranchée menant au tunnel pour une sieste bien méritée.



Heureusement sur le réseau, les poteaux caténaires servent d'épouvantail à chat et empêchent tout confort pour un sommeil félin. Ce sont là les aléas d'une dératisation écologique.
avatar
Figou
Miniposteur
Miniposteur

Masculin
Nombre de messages : 83
Age : 53
Localisation - Ubicación : SETE
Date d'inscription : 10/03/2014

Revenir en haut Aller en bas

Re: Châteaulieu

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
